Beschreibung

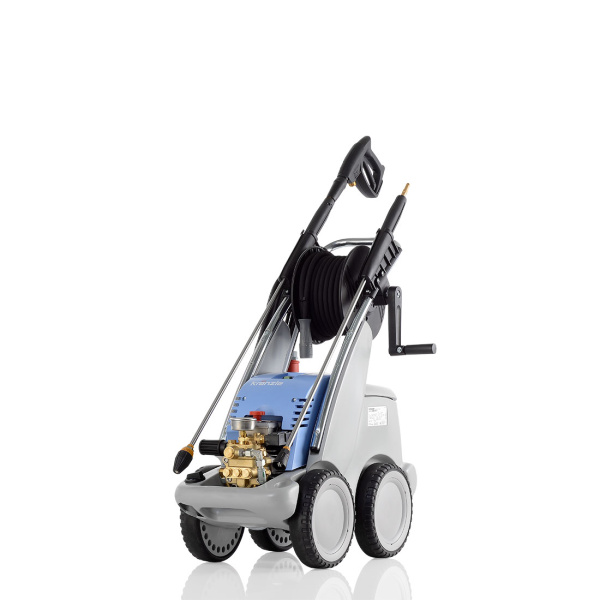

Der Kränzle quadro 599 TST ist das 230-V-Modell der mittleren quadro-Serie: bis 150 bar und 10 Liter Wasser pro Minute an einer normal abgesicherten Steckdose. Die mittlere quadro-Serie verbindet die Technik der Kränzle Profi-Serie mit einem Doppelachs-Fahrwerk auf vier Rädern: Das Gerät steht sicher und lässt sich bei häufigen Standortwechseln leicht bewegen. Wassertank, Reinigungsmittel-Ansaugung und Anfahrschutz sind serienmäßig.
Die Vorteile im Überblick
- Doppelachs-Fahrwerk mit vier Rädern und Feststellbremse – sicherer Stand, leichtes Rangieren
- Übergroße Getriebe und Ölgehäuse für lange Lebensdauer im Dauereinsatz
- Totalstop-System mit verzögerter Motorabschaltung und Sicherheitsabschaltung
- Integrierter 10-l-Wassertank mit Schwimmerventil, Reinigungsmittel-Ansaugung direkt in die Pumpe
- Schlauchtrommel mit klappbarer Kurbel und 20 m Stahlgewebeschlauch
- Groß dimensioniertes Edelstahlmanometer, robuster Anfahrschutz
- Stufenlose Druck- und Mengenregulierung, Schnellwechsel-Stecksystem D12
Typische Einsatzbereiche
- Landwirtschaft: Stall, Maschinen, Hof
- Bau und Handwerk: Baumaschinen, Gerüste, Werkzeuge
- Fuhrpark, Werkstatt und Hallen
- Kommunen und Gebäudereinigung
Der Wasserkasten mit Schwimmerventil puffert die Wasserversorgung – trotzdem müssen am Zulauf mindestens 10 Liter pro Minute ankommen. Prüfen Sie das vor dem ersten Einsatz mit einem Eimer mit Literskala. Vor dem Winter das Gerät entleeren und Frostschutzmittel über den Wasserkasten durch die Pumpe laufen lassen, bis es an der Düse austritt.
Technische Daten
22 Angaben
| Hersteller | Kränzle (Illertissen, Deutschland) |
|---|---|
| Modell | quadro 599 TST |
| Bauart | Kaltwasser-Hochdruckreiniger, vierrädrig, mit Schlauchtrommel |
| Arbeitsdruck | 30–150 bar / 3–15 MPa, stufenlos regelbar |
| Zulässiger Überdruck | 165 bar / 16,5 MPa |
| Wasserleistung | 10 l/min | 600 l/h |
| Motordrehzahl | 1.400 U/min |
| Anschluss | 230 V | 1~ | 50 Hz | 14 A |
| Netzabsicherung | 16 A, FI-Schutzschalter 30 mA |
| Leistungsaufnahme | Abgabe | 3,3 | 2,4 kW |
| Netzanschlusskabel | 5 m |
| Max. Zulauftemperatur | Zulaufdruck | 60 °C | 8 bar |
|---|---|
| Ansaughöhe | 2,5 m (über Umgehung des Wasserkastens) |
| Hochdruckschlauch | 20 m (DN 6) Stahlgewebe auf Schlauchtrommel |
| Stecksystem | Kränzle Schnellwechsel-Stecksystem D12 |
| Düsengröße | 035 (25°) |
| Reinigungsmittel | Ansaugung über Wasserkasten, pH 7–9 |
| Maße (L x B x H) | 780 x 395 x 870 mm |
| Gewicht | 63 kg |
| Kränzle-Artikelnummer | 610000 |
| EAN / GTIN | 4012314007749 |
| Herstellernummer | KR610000 |
Merkmale
Lieferumfang
6 Teile
 |
Hochdruckreiniger quadro 599 TST mit Schlauchtrommel | |
 |
Stahlgewebe-Hochdruckschlauch 20 m (DN 6) auf der Trommel
Art.-Nr. KR434161 · einzeln nachbestellbar |
|
 |
Sicherheits-Abschaltpistole Starlet 3
Art.-Nr. KR12500 · einzeln nachbestellbar |
|
 |
Lanze mit Flachstrahldüse 035
Art.-Nr. KR12420-D25035 · einzeln nachbestellbar |
|
 |
Lanze mit Schmutzkiller 035
Art.-Nr. KR12425-035 · einzeln nachbestellbar |
|
| Betriebsanleitung und Ersatzteilliste |
Produktvideo
Medien
Betriebsanleitung Kränzle quadro 599 TST (PDF)
Ersatzteilliste Kränzle quadro 599 TST (PDF)
Datenblatt Kränzle quadro 599 TST (PDF)
Häufige Fragen
4 Fragen
Welche Steckdose braucht der quadro 599 TST?
Eine 230-V-Schutzkontaktsteckdose, abgesichert mit 16 A und FI-Schutzschalter 30 mA. Ein Verlängerungskabel braucht mindestens 1,5 mm², ab 10 m Länge 2,5 mm² Leiterquerschnitt. Eine Kabeltrommel immer ganz abrollen.
Was bedeutet die verzögerte Motorabschaltung?
Nach dem Loslassen der Pistole läuft der Motor noch etwa 38 Sekunden weiter und geht dann in Bereitschaft. Das schont bei Geräten dieser Größe Stromnetz und Schaltelemente. Nach 20 Minuten in Bereitschaft trennt sich das Gerät vom Netz und wird am Hauptschalter neu eingeschaltet.
Wie nutze ich Reinigungsmittel?
Das Chemiesieb in den Behälter stecken und die Menge am Reinigungsmittelventil dosieren. Kränzle schreibt einen pH-Wert von 7 bis 9 vor. Das Ventil nur öffnen, wenn das Sieb in Flüssigkeit steckt – angesaugte Luft zerstört die Pumpendichtungen.
Wie oft muss das Öl gewechselt werden?
Der erste Ölwechsel ist nach etwa 50 Betriebsstunden fällig, danach jährlich oder alle 250 Betriebsstunden. Benötigt werden 0,8 l Kränzle Hochleistungs-Getriebeöl. Wird das Öl grau oder weißlich, sofort wechseln.
