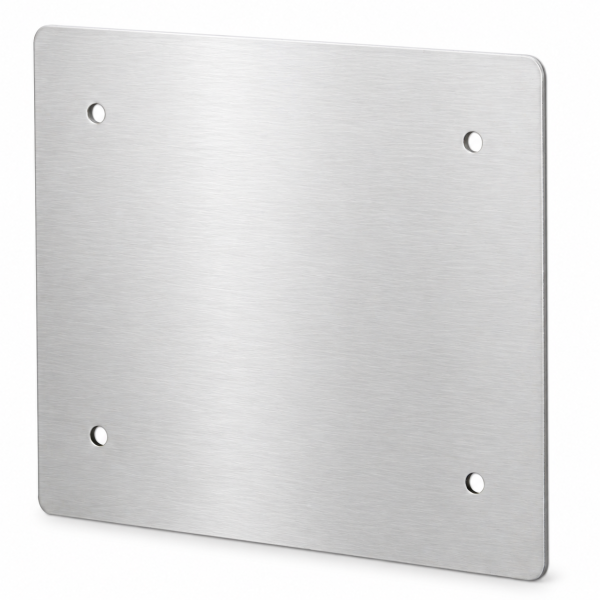

Gegenplatte Typ STG - ST 14+20

Artikelnummer: HDS105005
Hersteller: Theodor Henrichs

• Bauart: Gegenplatte STG (für Leichtbau- und Hohlwände)
• Passend für: ST-20 (sowie ST-14)
• Werkstoff: Edelstahl
• Montageseite: Wandrückseite
• Art.Nr.: HDS105005

62,36 €

inkl. 19% USt. , zzgl.

4,63 ShopVote Kauf auf Rechnung Versand mit DHL, DPD & UPS

Sofort verfügbar
Lieferzeit: 8 - 10 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Gegenplatte Typ STG in Edelstahl – für ST-14 und ST-20

Gegenplatte aus Edelstahl für die Montage automatischer Schlauchaufroller der ST-Reihe in den Baugrößen ST-14 und ST-20. Die Platte wird auf der Rückseite der Wand gesetzt und verteilt die Zugkräfte des Aufrollers über eine große Fläche.

Wann Sie eine Gegenplatte brauchen

Ein automatischer Schlauchaufroller ist keine ruhende Last. Bei jedem Schlauchzug wirkt ein Hebel auf die Wandbefestigung, und das mehrfach am Tag über Jahre. In massivem Beton oder Vollziegel halten Dübel das aus. In diesen Fällen nicht:

Leichtbau- und Gipskartonwände – der Dübel reißt mit dem Karton aus, oft erst nach Monaten
Hohlblock- und Porenbetonwände – die Dübelhülse arbeitet sich im weichen Material aus
Sandwich- und Blechwände in Hallen und Containern
Dünnwandige Konstruktionen, bei denen die Schraube durchgeht

Die Gegenplatte fasst die Befestigungspunkte auf der Rückseite zusammen. Statt vier einzelner Dübel, die jeder für sich am Material zerren, wird die Wand zwischen Konsole und Platte geklemmt – die Last verteilt sich, und der Zug läuft nicht mehr über das Wandmaterial, sondern durch die Verschraubung.

Im Zweifel gilt: Wenn Sie beim Klopfen einen Hohlraum hören oder die Wand sich beim Bohren weich anfühlt, planen Sie die Gegenplatte ein. Sie kostet einen Bruchteil des Aufrollers und verhindert den Fall, in dem 30 kg Trommel samt Schlauch aus der Wand kommen.

Passende Schlauchaufroller

Diese Gegenplatte passt zu den automatischen Schlauchaufrollern der ST-Reihe in den Baugrößen ST-14 und ST-20. Prüfen Sie vor der Bestellung die Baugröße Ihres Aufrollers – die Konsolen sind auf die Trommelbreite abgestimmt und nicht untereinander tauschbar.

Warum Edelstahl?

Die Konsole trägt den Aufroller dauerhaft und sitzt dabei genau dort, wo das Wasser hinkommt: an der Wand über dem Arbeitsbereich, oft direkt im Sprühnebel. Ein lackiertes oder verzinktes Bauteil bekommt an den Bohrungen und Schweißnähten früher oder später Flugrost – und der läuft an heller Wand sichtbar herunter.

Diese Ausführung ist komplett aus Edelstahl gefertigt. Sie ist damit für Stall, Melkstand, Lebensmittelbetrieb, Schwimmbad und Außenmontage geeignet und lässt sich ohne Rücksicht auf die Beschichtung mit abspritzen und desinfizieren.

Ausführung

Werkstoff: Edelstahl
Passend für: ST-14 und ST-20
Montageseite: Wandrückseite

Montage

Die Gegenplatte wird auf der Rückseite der Wand gesetzt, die Konsole oder der Aufroller auf der Vorderseite; beide werden durch die Wand miteinander verschraubt. Sie brauchen dafür Zugang zur Rückseite der Wand – bei Ständerwänden also entweder vor dem Verschließen oder über eine Revisionsöffnung.

Wartung

Prüfen Sie die Verschraubungen zwischen Wand, Konsole und Aufroller in regelmäßigen Abständen auf festen Sitz. Der Federrückzug des Aufrollers erzeugt bei jedem Schlauchzug eine wechselnde Belastung, die Schrauben über die Zeit lockern kann.

Passende Aufroller in unserem Sortiment

Automatik Schlauchaufroller ST-20 Stahl pulverbeschichtet | Art.Nr.: HDS104997-PU20
Automatik Schlauchaufroller ST-20 Edelstahl V2A | Art.Nr.: HDS104997-VA20

Technische Daten

Bauart	Gegenplatte STG (für Leichtbau- und Hohlwände)
Passend für	ST-20 (sowie ST-14)
Werkstoff	Edelstahl
Montageseite	Wandrückseite
Artikelnummer	HDS105005

Häufige Fragen

Brauche ich zusätzlich eine Konsole?
Das hängt von der Montage ab. Die Gegenplatte ersetzt keine Konsole – sie sichert die Befestigung in der Wand. Bei direkter Wandmontage ohne Konsole wird sie unmittelbar hinter dem Aufroller gesetzt.

Und wenn ich nicht an die Rückseite komme?
Dann kommt die Gegenplatte nicht infrage. Verwenden Sie in dem Fall Hohlraumbefestigungen mit ausreichender Tragfähigkeit oder befestigen Sie eine Montageplatte auf den tragenden Ständern der Wand.

Ist der Schlauchaufroller im Lieferumfang enthalten?
Nein. Sie erhalten die Gegenplatte einzeln. Der Aufroller und der Hochdruckschlauch werden separat bestellt.

Ist Befestigungsmaterial dabei?
Dübel und Schrauben für die Wand sind nicht enthalten – die richtige Wahl hängt vom Untergrund ab und sollte vor Ort entschieden werden.

Wer stellt die Konsole her?
Die Theodor Henrichs GmbH in Deutschland, derselbe Hersteller wie bei den Schlauchaufrollern der ST-Reihe.
