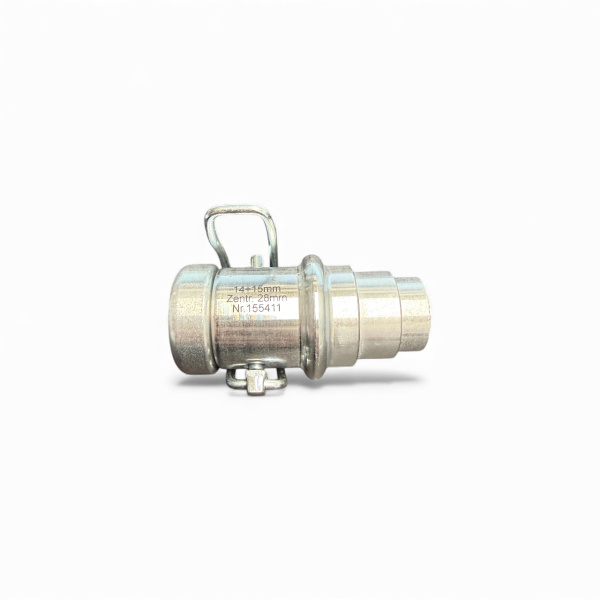

Original Kränzle Montagewerkzeug 14+15mm Manschette – präzise Einsetzvorrichtung für Pumpendichtungen
Das Kränzle Montagewerkzeug 14+15mm Manschette mit Zentrierdurchmesser 28mm ist ein originales Spezialwerkzeug für den fachgerechten Einbau von Wassermanschetten in Kränzle Hochdruckreiniger-Pumpen. Die Einsetzvorrichtung entspricht der Kränzle Bestellnummer KR155411 und ist u. a. für Geräte wie HD7/122, HD10/122, K1152, XA15 TST, XA17 TST und K1132 vorgesehen.
Mit diesem Werkzeug lassen sich 14mm Manschetten (und je nach Pumpenfamilie kombinierte 14/15mm Manschettensysteme) sicher, zentrisch und schonend in den Pumpenkopf einsetzen – ohne die Dichtungen zu beschädigen oder die Dichtflächen zu verkanten. Das Ergebnis sind dicht schließende Pumpen, eine lange Standzeit der Manschetten und geringere Reklamationsquoten im Service.
Vorteile des Kränzle Montagewerkzeugs 14+15mm Manschette
-
Passgenau für Manschetten 14–15mm – ausgelegt auf das gängige Manschettenmaß 14mm in Verbindung mit einem Zentrierdurchmesser von 28mm.
-
Original Kränzle Spezialwerkzeug (155411) – optimale Passform und sichere Führung der Manschette beim Einsetzen.
-
Schonender Manschettenwechsel – verhindert Beschädigungen an Manschette, Sitz und Dichtflächen.
-
Reproduzierbare Qualität – ideal, wenn regelmäßig mehrere Kränzle Geräte gewartet werden.
-
Werkstatt- und servicefreundlich – reduziert Montagezeit und sorgt für saubere, professionelle Reparaturen.
Typische Einsatzbereiche
Das Montagewerkzeug kommt immer dann zum Einsatz, wenn die Wassermanschetten (Pumpendichtungen) im Rahmen von Wartung oder Reparatur erneuert werden. Es eignet sich perfekt für:
-
Fachwerkstätten und Servicebetriebe für Kränzle Hochdruckreiniger.
-
Landwirtschaftliche Betriebe mit eigenem Maschinenpark und interner Instandhaltung.
-
Industrie und Handwerk, die Kränzle Geräte im Dauereinsatz haben.
-
Kommunen und Dienstleister, die regelmäßig Kränzle Technik warten.
Kompatible Kränzle Geräte (Auszug)
Händler- und Serviceangaben führen das Montagewerkzeug mit Zentrierdurchmesser 28mm u. a. für folgende Kränzle Hochdruckreiniger auf:
- Kränzle HD7/122
- Kränzle HD10/122
- Kränzle K1152 (verschiedene Ausführungen)
- Kränzle XA15 TST
- Kränzle XA17 TST
- Kränzle K1132
Hinweis: Die Liste ist nicht vollständig. Entscheidend sind die Manschettengröße 14mm und der Zentrierdurchmesser 28mm der jeweiligen Pumpe. Im Zweifel empfehlen wir den Abgleich mit der Kränzle Ersatzteilliste oder die Anfrage bei unserem Support.
Technische Daten – Kränzle Montagewerkzeug 14+15mm Manschette (155411)
| Bezeichnung |
Kränzle Montagewerkzeug 14+15mm Manschette |
| OEM-Bestellnummer |
155411 |
| Manschettengröße |
14 mm (für Manschetten- / Dichtsysteme 14–15 mm je nach Pumpe) |
| Zentrierdurchmesser |
28 mm |
| Verwendung |
Einsetzvorrichtung für Wassermanschetten an Kränzle Hochdruckreiniger-Pumpen |
| Kompatible Baureihen (Auszug) |
HD7/122, HD10/122, K1152, XA15 TST, XA17 TST, K1132 |
| Hersteller |
Josef Kränzle GmbH & Co. KG |
FAQ – Häufige Fragen zum Kränzle Montagewerkzeug 14+15mm Manschette
Ist das Werkzeug zwingend erforderlich, um Manschetten zu wechseln?
Rein theoretisch kann eine Manschette auch ohne Spezialwerkzeug eingesetzt werden. In der Praxis sorgt das Original Kränzle Montagewerkzeug jedoch dafür, dass die Dichtung zentriert, gleichmäßig und ohne Beschädigung in den Sitz gepresst wird. Gerade bei häufigen Wartungen oder mehreren Geräten zahlt sich das Werkzeug durch Zeitersparnis und weniger Folgeschäden aus.
Woher weiß ich, ob meine Pumpe 14mm Manschetten hat?
Die Manschettengröße ist in der Ersatzteilliste bzw. im Kränzle Zubehörkatalog zur jeweiligen Maschine angegeben. Alternativ können Sie uns die komplette Gerätebezeichnung und die Seriennummer mitteilen – wir helfen Ihnen bei der Zuordnung des richtigen Manschettenmaßes und des passenden Montagewerkzeugs.
Gibt es passende Reparatursätze für die 14mm Manschetten?
Ja, Kränzle bietet verschiedene Reparatursätze Manschetten 14 mm für AZ- und andere Pumpenserien an. Diese beinhalten in der Regel die benötigten Manschetten, Backringe und O-Ringe für einen vollständigen Dichtungswechsel.
Worin unterscheidet sich dieses Werkzeug von anderen Kränzle Montagewerkzeugen?
Kränzle bietet eine Reihe von Montagewerkzeugen für unterschiedliche Manschettengrößen und Zentrierdurchmesser an, z. B. 12 mm, 14 mm, 14+15 mm, 18 mm und 20 mm. Das hier beschriebene Werkzeug mit Art.-Nr. 155411 ist speziell für das Manschettenmaß 14mm und einen Zentrierdurchmesser von 28mm ausgelegt. Andere Ausführungen sind z. B. 155412 (14+15mm / 33mm) oder 155413 (18mm / 33mm).
Passende Ergänzungen & Zubehör
In unserem Shop finden Sie passend zum Kränzle Montagewerkzeug 14+15mm Manschette:
- Original Kränzle Manschetten- und Dichtsätze für 14mm Pumpen.
- Komplette Service-Kits für Kränzle Hochdruckreiniger.
Tipp: Wenn Sie uns Ihren Gerätetyp und den geplanten Serviceumfang nennen, stellen wir Ihnen gerne ein individuelles Paket aus Manschetten, Dichtsätzen und Montagewerkzeugen für Ihre Kränzle Geräte zusammen.
