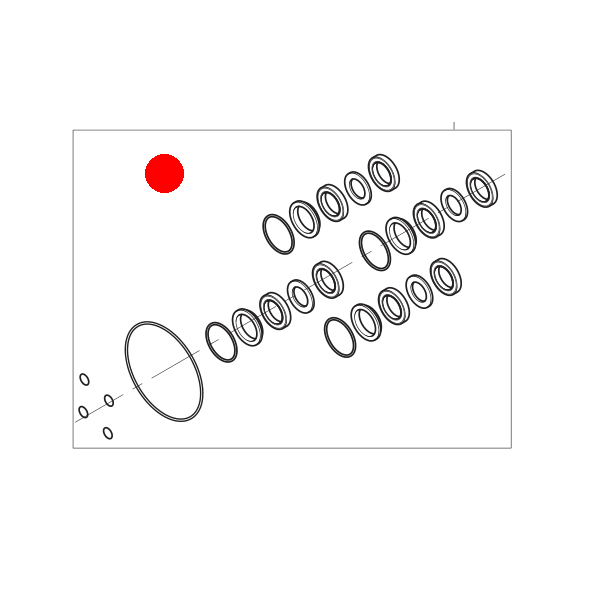

Nilfisk Dichtsatz 1119571 - GASKETS REDUCED REP.KIT

Hersteller: · Art.-Nr. NIL1119571 Original Nilfisk

Nilfisk Dichtsatz 1119571 – Original Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger mit C3-/03-Pumpenstruktur. Ideal für Wartung, Reparatur und die Instandsetzung druckführender Pumpen-, Zylinderblock- und Motor-Pumpeneinheiten.

137,33 €
inkl. 19% USt. , zzgl. Versand
Sofort verfügbar Lieferzeit 1–3 Werktage (DE)
Stück

Ihr Fachhändler in Biberach

Seit 1977Familienbetrieb
Eigene WerkstattReparatur-Service
Kauf auf Rechnungauch für Gewerbe
Fragen zum Artikel? +49 7351 5758065 Fachberatung Mo–Fr 10–12 & 13:30–17 Uhr – gern auch vor Ort ·

Passt das zu Ihrem Gerät?

Garantiert passend: Dieses Teil ist in der Ersatzteilzeichnung von 3 Geräten enthalten – mit Baugruppe und Position.

Zur Übersicht ↓

Beschreibung

Der Nilfisk Dichtsatz 1119571 ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger mit C3-/03-Pumpenstruktur. In den recherchierten Quellen wird der Artikel exakt als GASKETS REDUCED REP.KIT geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um einen beliebigen Universal-Dichtsatz, sondern um ein sauber referenziertes Reparaturteil für die fachgerechte Wartung und Instandsetzung von Nilfisk Geräten.

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 1119571 vor allem in Motor-Pumpeneinheit-, Pumpe-Zylinderblock- bzw. Pumpe NEPTUNE 7 FA Typ A-Baugruppen. Dort ist der Dichtsatz direkt zusammen mit Teilen wie 1119310 ET-Set Ventile [4x], 1119820 Reparatursatz Öldichtung 03/C3, 6100718 Scheibe 10x16x1, 6100719 Druckring, 1802529 Sicherungsring Ø24, 6100666 Ring für Rückholfeder, 6301166 keramischer Druckkolben C3, 6100610 Zylinderblock, 107120700 Druckring + Stützring und 107120701 Cylinder Head C3 aufgeführt. Das zeigt klar, dass dieser Dichtsatz eine wichtige Funktion innerhalb einer druckführenden Pumpen- und Zylinderblock-Baugruppe übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung direkt bei Kolben-, Druckring-, Ventil- und Zylinderblock-Komponenten.

Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Dichtsatz 1119571 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 1119571 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in MC 7P-, POSEIDON 7-, NEPTUNE 7-, MH 7P-, SC UNO 7P-, SC DUO 7P-, UNO BOOSTER-, DUO BOOSTER-, DELTA BOOSTER-/SC DELTA- und SH SOLAR-/SOLAR BOOSTER-7-Strukturen.

Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk Dichtsatz 1119571 unter anderem passend für folgende Geräte bzw. Baureihen:

MC 7P

  • MC 7P-195/1280 FA
  • MC 7P-195/1280 XT / FAXT
  • MC 7P-220/1120 PE PLUS
    Die offizielle Teilelogik zeigt 1119571 direkt in der MC 7P 195/1280 FA Pumpe-Zylinderblock-Struktur; weitere Händler-/Kompatibilitätsquellen führen zusätzlich die 7P-Varianten mit derselben C3-Pumpenbasis.

POSEIDON 7 / NEPTUNE 7 / MH 7P

  • POSEIDON 7-67 / 7-67 XT
  • NEPTUNE 7-63 FA / FAX2
  • MH 7P-175/1260 X2
  • MH 7P-180/1260 FA / FAX
    Die offiziellen Nilfisk- und PDF-Quellen zeigen 1119571 direkt in der Pumpenstruktur von NEPTUNE 7 und MH 7P; die MC-7P-/POSEIDON-7-Zuordnung ergibt sich aus derselben C3-Pumpenfamilie und ist zusätzlich über Händlerquellen belastbar belegt.

SC UNO / SC DUO

  • SC UNO 7P-180/1200
  • SC DUO 7P-180/2400
    Die Teilelisten führen 1119571 direkt in der Pump Upper- bzw. Pumpenstruktur dieser stationären Geräte.

UNO BOOSTER / DUO BOOSTER

  • UNO BOOSTER
  • DUO BOOSTER
    Öffentlich auffindbare Teilelisten führen 1119571 in der Motorpumpeneinheit dieser Booster-Baureihen.

DELTA BOOSTER / SC DELTA

  • DELTA BOOSTER / SC DELTA
    Die öffentlich zugänglichen Teilelisten zeigen 1119571 in derselben C3-/Ventildeckel-/Pumpenlogik dieser Baureihe.

SH SOLAR / SOLAR BOOSTER 7

  • SH SOLAR 7P-170/1200 D
  • SH SOLAR 7P-170/1200 E
  • SH SOLAR 7P-170/1200 G
  • SOLAR BOOSTER 7-58
    Die Teilelisten belegen 1119571 direkt in der Motor-Pumpeneinheit 7 (c) dieser Gerätefamilie.

In den recherchierten Explosionszeichnungen sitzt der Dichtsatz 1119571 je nach Gerät in Baugruppen wie:

  • Motor pump unit (b) bei 03VS/C3-Struktur
  • Motor pump unit 2 bei 03K-C3K/A
  • Pumpe-Zylinderblock bei MC 7P-195/1280 FA
  • Pumpe NEPTUNE 7 FA Typ A bei NEPTUNE 7-63 und MH 7P-175/1260 X2
  • Pump Upper bei SC UNO 7P-180/1200 / SC DUO 7P-180/2400
  • Motorpumpeneinheit (c) bei UNO BOOSTER / DUO BOOSTER
  • Motor-Pumpeneinheit 7 (c) bei SOLAR BOOSTER 7-58 / SH SOLAR 170/1200

Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:

  • 1119310 ET-Set Ventile [4x]
  • 1119820 Reparatursatz Öldichtung 03/C3
  • 6100718 Scheibe 10x16x1
  • 6100719 Druckring
  • 1802529 Sicherungsring Ø24
  • 6100666 Ring für Rückholfeder
  • 6301166 Keramischer Druckkolben C3
  • 102602517 Rückholfeder C3
  • 6100610 Zylinderblock
  • 6300071 / 6101702 Zylinderblock komplett
  • 6150400 Verschlusspfropfen
  • 107120700 Druckring + Stützring
  • 107120701 Cylinder Head C3

Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer druckführenden Pumpen-, Zylinderblock- und Motor-Pumpeneinheit handelt. Die genaue Dichtfunktion innerhalb der Pumpeneinheit ist eine technische Schlussfolgerung aus der Position des Teils im direkten Umfeld von Ventilsatz, Druckring, Druckkolben, Zylinderblock und Öldichtungssatz.

Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 1119571 liegt vor allem in Pumpen-, Zylinderblock- und Motor-Pumpeneinheit-Baugruppen mit C3-/03-Pumpenstruktur. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 1119571 und die Explosionszeichnung des konkreten Geräts geprüft werden. Besonders gut belegt sind MC 7P, NEPTUNE 7, MH 7P, SC UNO 7P / SC DUO 7P, UNO BOOSTER / DUO BOOSTER sowie SH SOLAR / SOLAR BOOSTER 7.



Passend für

3 Geräte

Technische Daten

4 Angaben
Hersteller Nilfisk
Herstellernummer 1119571
GTIN 5701715020820
Artikelgewicht 0,05 kg
