Nilfisk Nadellager K40x45x13A 3200664 | für MC 7P, POSEIDON 7, POSEIDON 8, MH 7P & SC UNO 7P
Das Nilfisk Nadellager K40x45x13A, Artikelnummer 3200664, ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. In den recherchierten Quellen wird der Artikel exakt als Nadellager K40x45x13A / NEEDLE BEARING geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um ein beliebiges Universallager, sondern um ein sauber referenziertes Lagerteil für die fachgerechte Wartung und Reparatur von Nilfisk Geräten.

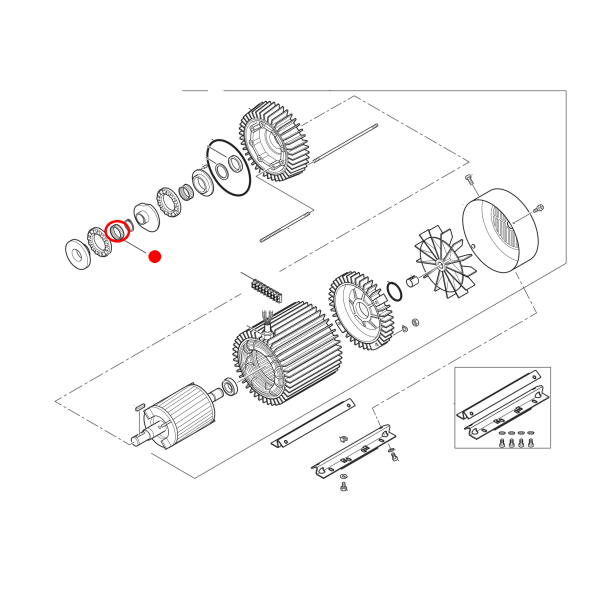

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 3200664 vor allem in Motor-, Taumelscheiben- bzw. Pumpenantriebs-Baugruppen. Dort ist das Nadellager direkt zusammen mit Teilen wie 3200615 Axialrollenlager, 107120704 Lagerscheibe pumpenseitig / Bearing Track, 3200656 Nadellager K40x45x17, 107120710 bzw. 107120716 Taumelscheibe, 1802511 Sicherungsring 28x1,5 DIN471A und 6301368 Stehbolzen aufgeführt. Das zeigt klar, dass dieses Lager eine zentrale Funktion innerhalb der Antriebs- und Lagerungseinheit der Pumpe übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung im direkten Umfeld von Taumelscheibe, Axialrollenlager und Lagerscheibe.
Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Nadellager 3200664 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 3200664 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in leistungsstärkeren MC 7P-, POSEIDON 7-, POSEIDON 8-, MH 7P-, SC UNO 7P-/SC DUO 7P- sowie Booster-Baureihen.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist das Nilfisk Nadellager 3200664 unter anderem passend für folgende Geräte bzw. Baureihen:
MC 7P
- MC 7P-195/1280 FA
- MC 7P-195/1280 F / FFA
- MC 7P-220/1120 PE
POSEIDON 7
- POSEIDON 7-67 FA
- POSEIDON 7-67 F
- POSEIDON 7-59
- POSEIDON 7-66 / 7-66 F / 7-66 FB
POSEIDON 8
MH 7P
- MH 7P-175/1260 P
- MH 7P-180/1260 FA
- MH 7P-180/1260 FAX
- MH 7P-200/1200 DE
- MH 7P-220/1300 DE
SC UNO / SC DUO
- SC UNO 7P-180/1200
- SC DUO 7P-180/2400
Booster-Baureihen
- UNO BOOSTER
- DUO BOOSTER
- DELTA BOOSTER
Weitere belegte Pumpenstrukturen
-
TRITON PE / POSEIDON PE
Die Teileliste führt 3200664 auch in dieser C3-/Motorpumpenstruktur.
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt das Nadellager 3200664 je nach Gerät in Baugruppen wie:
-
Motor bei MH 7P-180/1260 FA und MH 7P-180/1260 FAX
-
Motor C3 bei MH 7P-200/1200 DE und MH 7P-220/1300 DE
-
Motor / Pumpenantrieb bei MC 7P-195/1280 FA
-
Motor bei POSEIDON 7
-
Motor/pump 3 bei POSEIDON 8-128 High Flow
-
Upper Cylinder block bei SC UNO 7P-180/1200 / SC DUO 7P-180/2400
-
Motorpumpeneinheit bei UNO BOOSTER, DUO BOOSTER und DELTA BOOSTER
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
-
3200615 Axialrollenlager
-
107120704 Lagerscheibe pumpenseitig / Bearing Track
-
3200656 Nadellager K40x45x17
-
107120710 / 107120716 Taumelscheibe
-
1802511 Sicherungsring 28x1,5 DIN471A
-
6301368 Stehbolzen
-
1119567 / 1119570 / 1119820 Dicht- bzw. Öldichtungssätze im selben Baugruppenumfeld
Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer Lager-, Motor- und Pumpenantriebs-Baugruppe handelt. Die genaue Funktion in der Kraftübertragung ist eine technische Schlussfolgerung aus der Position des Lagers im direkten Umfeld von Taumelscheibe, Axialrollenlager und Lagerscheibe.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 3200664 liegt vor allem in Motor-, Taumelscheiben- und Pumpenantriebs-Baugruppen. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 3200664 und die Explosionszeichnung des konkreten Geräts geprüft werden. Besonders gut belegt sind MC 7P, POSEIDON 7, POSEIDON 8-128, MH 7P, SC UNO / SC DUO 7P sowie UNO-/DUO-/DELTA-BOOSTER-Strukturen.
