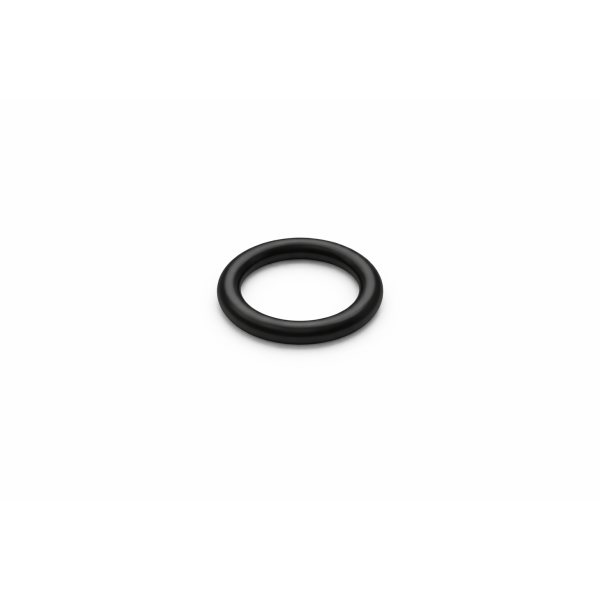

Nilfisk O-Ring 9,0 x 1,5 NBR70 9569 | für Super 2000, SC 702, SC 720 & SC 730
Der Nilfisk O-Ring 9,0 x 1,5 NBR70, Artikelnummer 9569, ist ein passgenaues Original-Ersatzteil für ausgewählte ältere Nilfisk- und WAP-Hochdruckreiniger. Der Dichtring wird in den recherchierten Quellen als O-Ring 9,0 x 1,5 NBR70 geführt und ist in offiziellen Ersatzteillisten direkt nachweisbar. Damit handelt es sich nicht um einen beliebigen Standard-O-Ring, sondern um ein exakt referenziertes Dichtteil für die fachgerechte Wartung und Reparatur.
In den belastbar auffindbaren Explosionszeichnungen sitzt die Artikelnummer 9569 im Bereich Bypass / Gehäuse / Control Safety Block 2. In der SUPER 2000-Ersatzteilliste steht der O-Ring direkt beim Gehäuse / Housing / Corps by pass, zusammen mit Teilen wie 9851 Dichtsitz, 9852 O-Ring 11,0 x 1,5, 16629 Kolben und 9858 O-Ring 15,0 x 1,8. In der SC 702/720/720S/730-Teileliste sitzt er im Control Safety Block 2 zusammen mit 56558 Steuerkolben komplett, 32126 O-Ring 6,7 x 1,8, 55741 Stützring und 18713 O-Ring 15,0 x 1,8. Das zeigt klar, dass dieser O-Ring eine wichtige Funktion für Dichtheit und Druckregelung innerhalb sicherheits- und steuerungsrelevanter Baugruppen übernimmt.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk O-Ring 9569 unter anderem passend für folgende Geräte bzw. Baureihen:
- SUPER 2000
- SC 702
- SC 720
- SC 720S
- SC 730
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt der O-Ring 9569 je nach Gerät in Baugruppen wie:
-
Bypass / Gehäuse / Housing bei SUPER 2000
-
Control Safety Block 2 bei SC 702, SC 720, SC 720S und SC 730
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
- 9851 Dichtsitz
- 9852 O-Ring 11,0 x 1,5
- 16623 Gehäuse / Housing
- 16629 Kolben / Piston
- 56558 Steuerkolben komplett WAP SC
- 32126 O-Ring 6,7 x 1,8
- 55741 Stützring
- 18713 O-Ring 15,0 x 1,8
Diese Zuordnung zeigt klar, dass es sich um ein Dichtteil innerhalb einer funktionsrelevanten Regel-, Sicherheits- und Bypass-Baugruppe handelt und nicht um einen außenliegenden Universal-O-Ring.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 9569 liegt vor allem bei SUPER 2000 sowie bei SC 702, SC 720, SC 720S und SC 730. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 9569 und die Explosionszeichnung des konkreten Geräts geprüft werden.
