Nilfisk Reparatursatz Umlaufventil 1119013 | für A2K, KL, HHD 16A2V, 23A2V, 26A2V & 38A2V
Nilfisk Reparatursatz für Umlaufventil / By-pass-Ventil (1119013) – Original Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. Ideal für Wartung, Reparatur und die Instandsetzung druckrelevanter Umlaufventil- und Bypass-Baugruppen.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk Reparatursatz 1119013 unter anderem passend für folgende Geräte bzw. Baureihen:
A2K / KL
- A2K
- KL
- in der zugehörigen Ersatzteilliste wird 1119013 direkt als REPAIR KIT FOR BY-PASS VALVE geführt.
HHD mit A2V/VA-Struktur
- 16A2V/VA
- 23A2V/VA
- 26A2V/VA
-
38A2V/VA
In der HHD-Teileliste ist 1119013 direkt als Rep.kit, by-pass valve / Rep.satz, Umlaufventil für diese A2V/VA-Varianten aufgeführt.
Zusätzlicher Serienhinweis
- Eine weitere Teileliste führt 1119013 allgemein als A2 BY-PASS VALVE REP.KIT. Diese Quelle bestätigt die Baureihenlogik rund um das A2-By-pass-Ventil, ohne im Suchtreffer die komplette Modellliste auszuschreiben.
Baugruppe / Einbauhinweis

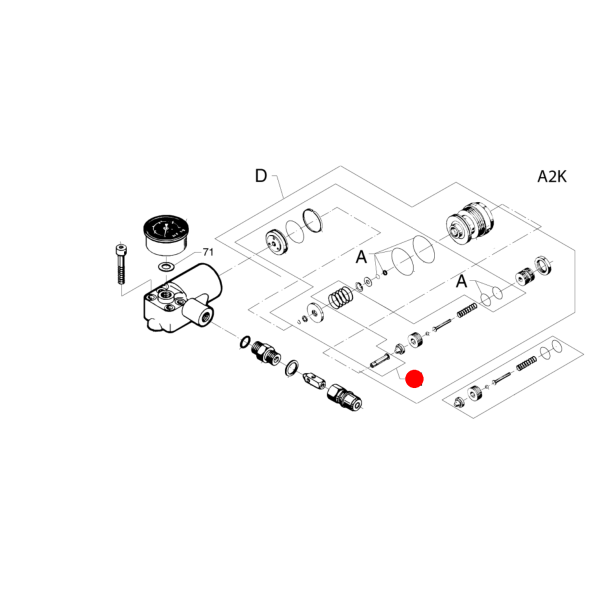

In den recherchierten Explosionszeichnungen sitzt der Reparatursatz 1119013 je nach Gerät in Baugruppen wie:
-
By-pass valve / Umlaufventil bei A2K / KL
-
By-pass valve / Umlaufventil bei 16A2V/VA, 23A2V/VA, 26A2V/VA, 38A2V/VA
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
-
1119101 By-pass valve A2V rep.kit
-
1119038 Rep kit f. safety valve
-
1800465 Nut M10 DIN 934
-
6150609 Thrust collar
-
6105476 Cylinderhead
-
6150611 Spacer A2V/VA
-
6105500 Distance piece
-
6105482 Suction cover
-
3000460 O-Ring 11.0x2.0 Nitril 70SH
-
6105533 Plug oil outlet
-
3601262 Pressure gauge 0-300 bar
-
6105563 Washer for pressure gauge
Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer druck- und regelrelevanten Umlaufventil-/By-pass-Valve-Baugruppe handelt. Die genaue Funktion innerhalb der Druckumleitung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung im direkten Umfeld von Sicherheitsventil, Zylinderkopf, O-Ring und Druckanzeige-Komponenten.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 1119013 liegt vor allem in By-pass-Valve-, Umlaufventil- und A2V/VA-Baugruppen. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 1119013 und die Explosionszeichnung des konkreten Geräts geprüft werden. Die am besten belegten Gerätefamilien sind A2K/KL sowie HHD 16A2V/VA, 23A2V/VA, 26A2V/VA und 38A2V/VA.
