Nilfisk Rückschlagventil 101118056 | für POSEIDON 5, POSEIDON 6, MC 5M & MC 6P
Das Nilfisk Rückschlagventil RETURN VALVE BY-PASS – KIT NA6, Artikelnummer 101118056, ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. In den recherchierten Quellen wird der Artikel exakt als Rückschlagventil bzw. RETURN VALVE BY-PASS - KIT NA6 geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um ein beliebiges Universalteil, sondern um ein sauber referenziertes Funktionsteil für die fachgerechte Wartung und Reparatur von Nilfisk Geräten.

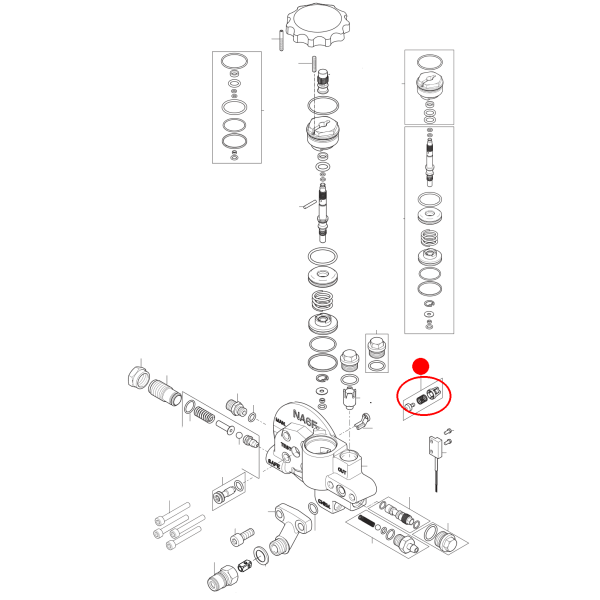

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 101118056 vor allem in FA-Entlader-, By-pass-, Wasserdurchflussregelung- bzw. NA6-Baugruppen. Dort ist das Rückschlagventil direkt zusammen mit Teilen wie 106408216 Mikroschalter / Reedswitch, 101118033 SCREW M3X6 BRASS, 107144137 Stopfen, 106408194 UNLOADER FA NA6, 106408196 WASHER D12.95 X D4.6 X 0.9 BRASS, 106408195 Sicherungsring Gr. 13 DIN472, 106408189 NUT M8 X 1 FOR UNLOADER VALVE FA, 107146563 Gewindestift DIN 913 M4x16, 101118050 Dichtungssatz für NA6 und 101118049 Control Unit Kit NA6 aufgeführt. Das zeigt klar, dass dieses Teil eine wichtige Funktion innerhalb einer wasserführenden Regel- und Entladerbaugruppe übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung „Return Valve By-pass“ und der Positionierung im direkten Umfeld von Unloader-, Dichtungs- und Steuerkomponenten.
Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Rückschlagventil 101118056 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 101118056 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in POSEIDON 5-, POSEIDON 6-, MC 5M- und MC 6P-Baureihen mit NA6-/FA-Entladerstruktur.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist das Nilfisk Rückschlagventil 101118056 unter anderem passend für folgende Geräte bzw. Baureihen:
POSEIDON 5
-
POSEIDON 5 PA and FA
Die öffentlich auffindbare Teileliste führt 101118056 direkt in der POSEIDON-5-FA/PA-Struktur.
POSEIDON 6
- POSEIDON 6-56 XT
- POSEIDON 6-64 FA
-
POSEIDON 6-65 FA
Die Teilelisten führen 101118056 direkt in der NA6-/FA-Struktur dieser Baureihe.
MC 5M
-
MC 5M-200/1050
In der aktuellen Teileliste ist 101118056 direkt als Rückschlagventil in der NA6-Baugruppe aufgeführt.
MC 6P
- MC 6P-120/1950
- MC 6P-170/1610
- MC 6P-180/1300
- MC 6P-200/1050
-
MC 6P-200/1100
Für diese MC-6P-Strukturen ist das Teil in öffentlich auffindbaren Teilelisten bzw. Explosionszeichnungen direkt nachweisbar.
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt das Rückschlagventil 101118056 je nach Gerät in Baugruppen wie:
-
FA Entlader bei MC 6P-180/1300
-
NA6-/By-pass-/Unloader-Struktur bei MC 6P-170/1610
-
By-pass-/FA-Struktur bei POSEIDON 5 PA and FA
-
NA6-Baugruppe bei POSEIDON 6-56 XT
-
FA-/NA6-Struktur bei POSEIDON 6-64 / 6-65 FA
-
NA6-Baugruppe bei MC 5M-200/1050 und MC 6P-200/1050_1100
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
-
106408216 Mikroschalter / Reedswitch
-
101118033 SCREW M3X6 BRASS
-
107144137 Stopfen
-
106408194 UNLOADER FA NA6
-
106408196 Unterlegscheibe Messing
-
106408195 Sicherungsring Gr. 13 DIN472
-
106408189 Mutter M8 x 1 für Unloader Valve FA
-
107146563 Gewindestift DIN 913 M4x16
-
101118050 Dichtungssatz für NA6
-
101118049 Control Unit – Kit NA6
-
101118055 Magnet and House for Flow Switch – Kit NA6
-
107144112 Injektor / Venturi Tube
-
107140794 Venturi Düse D2.3 rot
Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer wasserführenden By-pass-, Entlader- und Regelbaugruppe handelt. Die genaue hydraulische Funktion im System ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Position des Teils im direkten Umfeld von Unloader, Venturi, Reedswitch und Dichtungssatz.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 101118056 liegt vor allem in FA-Entlader-, By-pass-, Wasserdurchflussregelungs- und NA6-Baugruppen. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 101118056 und die Explosionszeichnung des konkreten Geräts geprüft werden. Die am besten belegten Gerätefamilien sind POSEIDON 5, POSEIDON 6, MC 5M und MC 6P.
