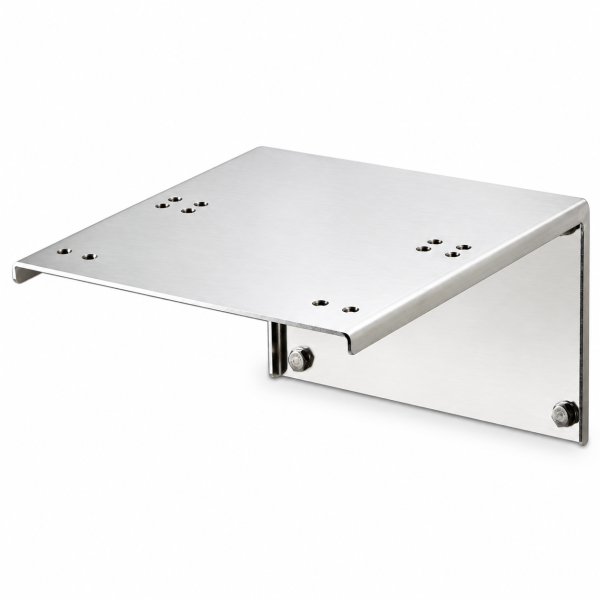

Winkelkonsole Typ KHDr - Rechtwinklig zur Wand ST 14+20

Winkelkonsole Typ KHDr - Rechtwinklig zur Wand ST 14+20

Artikelnummer: HDS104998
Hersteller: R+M Suttner

• Bauart: Winkelkonsole KHDr (rechtwinklig zur Wand)
• Passend für: ST-20 (sowie ST-14)
• Breite B1: 176 mm
• Breite B2: 170 mm
• Breite B3: 176 mm
• Tiefe T1: 170 mm
• Ausladung T2: 390 mm
• Gewicht: ca. 4,4 kg
• Werkstoff: Edelstahl
• Art.Nr.: HDS104998

186,59 €

inkl. 19% USt. , zzgl.

4,63 ShopVote Kauf auf Rechnung Versand mit DHL, DPD & UPS

Sofort verfügbar
Lieferzeit: 8 - 10 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Winkelkonsole Typ KHDr in Edelstahl – rechtwinklig zur Wand, für ST-14 und ST-20

Wandkonsole aus Edelstahl für automatische Schlauchaufroller der ST-Reihe in den Baugrößen ST-14 und ST-20. Die Konsole setzt den Aufroller rechtwinklig zur Wand, also quer abstehend – der Schlauch läuft nach vorne aus der Trommel und kann nach beiden Seiten weggezogen werden.

Rechtwinklig oder parallel – was ist der Unterschied?

Das ist die entscheidende Frage bei der Konsolenwahl, und sie hängt allein daran, in welche Richtung Sie arbeiten.

Rechtwinklig (KHDr): Der Aufroller steht quer von der Wand ab. Sie können den Schlauch nach links und nach rechts ziehen, ohne dass er an der Wand scheuert. Richtig, wenn Sie einen breiten Bereich vor der Wand abdecken – Waschplatz, Hallenmitte, Futtergang.
Parallel (KHDp): Der Aufroller liegt flach an der Wand. Er baut deutlich weniger weit in den Raum, dafür ist die Zugrichtung im Wesentlichen eine. Richtig in engen Gängen und überall dort, wo ein abstehender Aufroller im Weg wäre.

Diese Konsole ragt 390 mm von der Wand ab. Messen Sie vorher nach, ob dieser Platz vor der Wand dauerhaft frei bleibt – auch für Fahrzeuge, Hubwagen und Türen.

Der Vorteil der rechtwinkligen Montage geht über den Komfort hinaus: Läuft der Schlauch schräg über die Trommelkante ein, scheuert er an der Führung und wickelt sich ungleichmäßig auf. Wenn Ihre Arbeitsrichtung wechselt, verlängert die richtige Konsole die Lebensdauer des Schlauchs spürbar.

Passende Schlauchaufroller

Diese Konsole passt zu den automatischen Schlauchaufrollern der ST-Reihe in den Baugrößen ST-14 und ST-20. Prüfen Sie vor der Bestellung die Baugröße Ihres Aufrollers – die Konsolen sind auf die Trommelbreite abgestimmt und nicht untereinander tauschbar.

Warum Edelstahl?

Die Konsole trägt den Aufroller dauerhaft und sitzt dabei genau dort, wo das Wasser hinkommt: an der Wand über dem Arbeitsbereich, oft direkt im Sprühnebel. Ein lackiertes oder verzinktes Bauteil bekommt an den Bohrungen und Schweißnähten früher oder später Flugrost – und der läuft an heller Wand sichtbar herunter.

Diese Ausführung ist komplett aus Edelstahl gefertigt. Sie ist damit für Stall, Melkstand, Lebensmittelbetrieb, Schwimmbad und Außenmontage geeignet und lässt sich ohne Rücksicht auf die Beschichtung mit abspritzen und desinfizieren.

Abmessungen und Gewicht

Breite B1: 176 mm
Breite B2: 170 mm
Breite B3: 176 mm
Tiefe T1: 170 mm
Ausladung T2: 390 mm
Gewicht: ca. 4,4 kg
Werkstoff: Edelstahl

Die Befestigungspunkte sind als M10-Gewinde und Ø-12-mm-Bohrungen ausgeführt.

Montage

Die Konsole wird zuerst an der Wand befestigt, danach wird der Aufroller an die Konsole geschraubt. Wählen Sie Dübel und Schrauben passend zum Untergrund und zum Gewicht des Aufrollers – bei den großen Baugrößen kommen mit gefüllter Trommel schnell über 30 kg zusammen, und das Ganze arbeitet bei jedem Schlauchzug.

Bei Leichtbau-, Gipskarton- oder Hohlwänden reicht ein Dübel nicht aus. Dafür gibt es die passende Gegenplatte Typ STG, die den Zug auf der Rückseite der Wand verteilt.

Wartung

Prüfen Sie die Verschraubungen zwischen Wand, Konsole und Aufroller in regelmäßigen Abständen auf festen Sitz. Der Federrückzug des Aufrollers erzeugt bei jedem Schlauchzug eine wechselnde Belastung, die Schrauben über die Zeit lockern kann.

Passende Aufroller in unserem Sortiment

Automatik Schlauchaufroller ST-20 Stahl pulverbeschichtet | Art.Nr.: HDS104997-PU20
Automatik Schlauchaufroller ST-20 Edelstahl V2A | Art.Nr.: HDS104997-VA20

Technische Daten

Bauart	Winkelkonsole KHDr (rechtwinklig zur Wand)
Passend für	ST-20 (sowie ST-14)
Breite B1	176 mm
Breite B2	170 mm
Breite B3	176 mm
Tiefe T1	170 mm
Ausladung T2	390 mm
Gewicht	ca. 4,4 kg
Werkstoff	Edelstahl
Artikelnummer	HDS104998

Häufige Fragen

Worin unterscheidet sich diese Konsole von der KHDp (parallel)?
In der Lage des Aufrollers zur Wand. Rechtwinklig steht der Aufroller quer ab, der Schlauch lässt sich nach beiden Seiten ziehen. Parallel liegt er flach an und baut weniger weit in den Raum.

Ist der Schlauchaufroller im Lieferumfang enthalten?
Nein. Sie erhalten die Konsole einzeln. Der Aufroller und der Hochdruckschlauch werden separat bestellt.

Ist Befestigungsmaterial dabei?
Dübel und Schrauben für die Wand sind nicht enthalten – die richtige Wahl hängt vom Untergrund ab und sollte vor Ort entschieden werden.

Wer stellt die Konsole her?
Die Theodor Henrichs GmbH in Deutschland, derselbe Hersteller wie bei den Schlauchaufrollern der ST-Reihe.
