Nilfisk Bypass Valve Rep. Kit NA5.2 PA 101118295 | für MC 5M, POSEIDON 5, MH 4M, MH 5M & SC DUO 6P
Der Nilfisk BYPASS VALVE REP. KIT NA5.2 PA, Artikelnummer 101118295, ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. In den recherchierten Quellen wird der Artikel exakt als BYPASS VALVE REP. KIT NA5.2 PA geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um einen beliebigen Universal-Dichtsatz, sondern um ein sauber referenziertes Reparaturteil für die fachgerechte Wartung und Instandsetzung von Nilfisk Geräten.

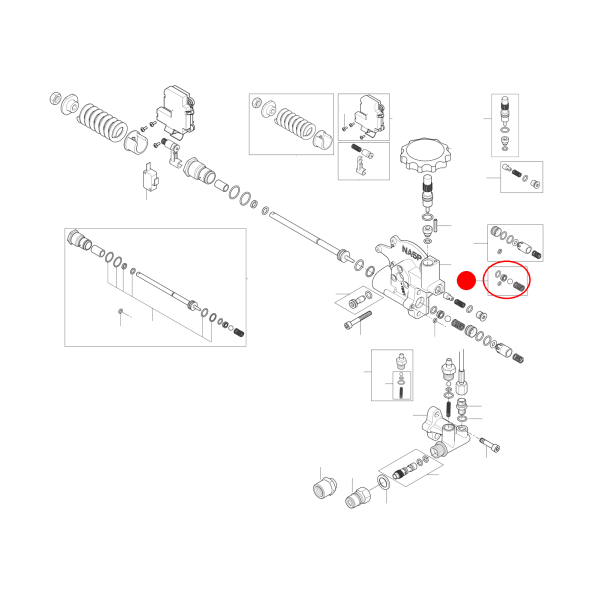

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 101118295 vor allem in Bypassventil-, Entlader-, Unloader PA- bzw. NA5.2-PA-Baugruppen. Dort ist der Reparatursatz direkt zusammen mit Teilen wie 101118294 STEM + SEALING REP. KIT NA5/5.2/6/6+ PA, 101118083 Reparatursatz Steuerkolben, 106408246 UNLOADER BODY NA6P WO. WATER REG., 101118254 HOLDING PRESS.V.REP. KIT NA5.2PA - UK AU, 107141514 O-RING D4 X D1.5 NBR 90, 107144137 Stopfen, 107307387 OUTLET FITTING, 8894 Schraube M8 x 20 8.8, 101609393 V-Anschluss 6 1/8 und 1600493 Anschlussstück aufgeführt. Das zeigt klar, dass dieser Reparatursatz eine wichtige Funktion innerhalb einer wasser- und druckrelevanten Bypass- bzw. Entladerbaugruppe übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung im direkten Umfeld von Unloader-, Dichtungs-, O-Ring- und Ausgangsfitting-Komponenten.
Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Reparatursatz 101118295 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 101118295 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in MC 5M-, POSEIDON 5-, MH 4M-, MH 5M- und SC DUO 6P-Baureihen.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk Reparatursatz 101118295 unter anderem passend für folgende Geräte bzw. Baureihen:
MC 5M / POSEIDON 5
- MC 5M 180/840 PA
- MC 5M 200/1000 PA
- MC 5M 200/1050 PA
- MC 5M 220/1130 PA
- POSEIDON 5-41 PA
- POSEIDON 5-53 PA
- POSEIDON 5-56
-
POSEIDON 5-62 PA
Die Nilfisk-Produktseite und aktuelle Teilelisten belegen den Artikel direkt in den Bypassventil-Baugruppen dieser MC-5M- und POSEIDON-5-Modelle.
MH 4M
- MH 4M-200/960 FA
- MH 4M-210/1000 PA
- MH 4M-210/1000 PAX
-
MH 4M-220/1000 FA
Die öffentlich auffindbare Ersatzteilliste führt 101118295 direkt in der MH-4M-NA5.2-PA-Struktur.
MH 5M
- MH 5M-180/800 PA E12
- MH 5M-180/800 PA E24
- MH 5M-210/1100
-
MH 5M-210/1100X
Die Produktseite nennt die MH-5M-180/800-Varianten direkt, weitere Teilelisten belegen den Artikel zusätzlich in der MH-5M-210/1100-Struktur.
SC DUO / SC UNO 6P
-
SC DUO 6P-170/3220
Die öffentlich auffindbare Teileliste belegt 101118295 direkt im UPPER Unloader PA dieser Baureihe. Der TSB-Hinweis nennt zudem die gemeinsame SC UNO / SC DUO 6P-Struktur, für die konkrete Shop-Zuordnung würde ich aber die explizit sichtbare Modellbezeichnung SC DUO 6P-170/3220 als Primärbeleg verwenden.
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt der Reparatursatz 101118295 je nach Gerät in Baugruppen wie:
-
Bypassventil mit Wasserregulierung bei MC 5M 180/840 PA, MC 5M 200/1050 PA, MC 5M 220/1130 PA und POSEIDON 5-56
-
Unloader PA without water regulation bei POSEIDON 5-62 PA / MC 5M 220/1130 PA
-
UPPER Unloader PA bei SC DUO 6P-170/3220
-
MH 4M 220/1000 innerhalb der NA5.2-PA-Ersatzteilstruktur
-
Entlader_PA bei MH 5M-180/800 PA E12 / E24
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
-
101118294 STEM + SEALING REP. KIT NA5/5.2/6/6+ PA
-
101118083 Reparatursatz Steuerkolben
-
106408246 UNLOADER BODY NA6P WO. WATER REG.
-
101118254 HOLDING PRESS.V.REP. KIT NA5.2PA - UK AU
-
107141514 O-RING D4 X D1.5 NBR 90
-
107144137 Stopfen
-
107307387 OUTLET FITTING
-
8894 Schraube M8 x 20 8.8
-
101609393 V-Anschluss 6 1/8
-
1600493 Anschlussstück
-
1119406 Rückschlagventil
-
107144112 Injektor
-
106408216 Mikroschalter
-
101118055 MAGNET AND HOUSE FOR FLOW SWITCH-KIT NA6
Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer wasserführenden Bypass-, Entlader- und Unloader-PA-Baugruppe handelt. Die genaue Regel- und Dichtfunktion im System ist eine technische Schlussfolgerung aus der Position des Teils im direkten Umfeld von Unloader-Body, Steuerkolben, O-Ring, Ausgangsfitting und Injektor.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 101118295 liegt vor allem in Bypassventil-, Entlader-, Unloader-PA- und NA5.2-PA-Baugruppen. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 101118295 und die Explosionszeichnung des konkreten Geräts geprüft werden. Die am besten belegten Gerätefamilien sind MC 5M, POSEIDON 5, MH 4M, MH 5M und SC DUO 6P.
