Nilfisk Dichtung SPONGE RUBBER Ø 4 1M 101406054 | für NEPTUNE, MH, POSEIDON, MC, AQUA & PRO
Die Nilfisk Dichtung SPONGE RUBBER Ø 4 1M, Artikelnummer 101406054, ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. In den recherchierten Quellen wird der Artikel exakt als Sponge Rubber Ø 4 1M geführt. Damit handelt es sich nicht um eine beliebige Universal-Dichtung, sondern um ein sauber referenziertes Dichtelement für die fachgerechte Wartung und Reparatur von Nilfisk Geräten. Die Bezeichnung weist auf Schaumgummi-Dichtung mit 4 mm Durchmesser und 1 m Länge hin.

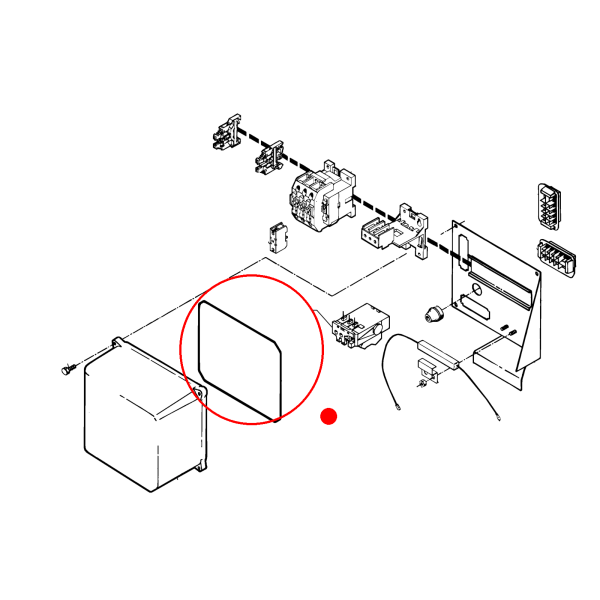

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 101406054 vor allem in Elektrokasten-/Schaltkasten-Baugruppen sowie in Water-break-tank-/Wasserauffangbehälter-Baugruppen. In E-Box-Zeichnungen ist die Dichtung direkt zusammen mit Teilen wie 107141665 E-BOX UNTERTEIL, 107141666 PCB POSEIDON 5-6-7, 29931 Schalter, 9868 O-Ring 10x2,5 und 107141838 Schraube K50x18 aufgeführt. In Wasserbehälter-Zeichnungen steht sie dagegen unmittelbar bei 107143030 WATER BREAK TANK, 107143060 COVER FOR WATER TANK, 106403194 FILTER FOR WATER BREAK TANK ACCESSORY und 107143032 O-RING D30X2. Das zeigt klar, dass die Verwendung je nach Gerät entweder im Elektronikgehäuse oder im Wasserbehälter-/Wasserzulaufbereich liegt. Diese Einordnung ist eine technische Schlussfolgerung aus der Positionierung in den Explosionszeichnungen.
Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit der Dichtung 101406054 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi- und Semi-Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 101406054 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts, weil derselbe Artikel in unterschiedlichen Baugruppen verwendet wird. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in NEPTUNE-, MH-, POSEIDON-, MC-, AQUA- und PRO-Strukturen.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist die Nilfisk Dichtung 101406054 unter anderem passend für folgende Geräte bzw. Baureihen:
NEPTUNE
- NEPTUNE 1-22
-
NEPTUNE 2-26 X
Die Nilfisk-Elektrokasten-Zeichnungen belegen 101406054 direkt in diesen Modellen.
MH-Baureihe
- MH 1C-110-600
- MH 5M-210/1100
- MH 5M-210/1100 FAX 400/3/50 EU
-
MH 7P-180/1260
Die Quellen zeigen den Artikel hier teils im Elektrokasten, teils im Water break tank / Wasserauffangbehälter.
POSEIDON
- POSEIDON 5-32 PA
- POSEIDON 5-41 PA
- POSEIDON 5-47 PA
- POSEIDON 5-52 FA
- POSEIDON 5-53 PA
- POSEIDON 5-56 FA
- POSEIDON 5-56 PA
- POSEIDON 5-62 FA
- POSEIDON 5-62 PA
- GERNI POSEIDON 6-64 FA
-
GERNI POSEIDON 6-65 FA
Die Teilelisten belegen 101406054 hier direkt in den Electric-box-Baugruppen.
MC-Baureihe
- MC 6P-120/1950
-
MC 9P-500/960
Die Teilelisten belegen den Artikel hier einmal im E-Box-Unterteil, einmal im Water break tank.
AQUA-Baureihe
- AQUA 300
- AQUA 400
- AQUA 600
- AQUA 700
-
AQUA 800
Die öffentlich auffindbaren Teilelisten führen 101406054 direkt in den Schalter-/Control-Panel- bzw. Schaltkasten-Kontexten dieser Baureihen.
PRO / Haus-und-Garten-nahe Struktur
- PRO 9750
- PRO 9850
-
POSEIDON 2 Portable
Die Teilelisten zeigen 101406054 hier direkt im Bereich Schaltkasten komplett / Deckel für Schaltkasten.
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt die Dichtung 101406054 je nach Gerät in Baugruppen wie:
-
Elektrokasten / Electric box bei NEPTUNE 1-22, NEPTUNE 2-26 X, MH 1C-110-600, POSEIDON 5 PA/FA, GERNI POSEIDON 6-64 / 6-65 FA, MC 6P-120/1950, PRO 9750, PRO 9850 und POSEIDON 2 Portable.
-
Water break tank / Wasserauffangbehälter / Water inlet_FA bei MH 5M-210/1100, MH 5M-210/1100 FAX, MH 7P-180/1260 und MC 9P-500/960.
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
Im Elektrokasten-Kontext:
-
107141665 E-BOX UNTERTEIL
-
107141655 UNTERTEIL ELEKTRONIK-BOX
-
107141666 PCB POSEIDON 5-6-7
-
29931 / 28877 Schalter
-
9868 O-Ring 10x2,5
-
107141838 Schraube K50x18
-
106126221 Deckel für Schaltkasten.
Im Wasserbehälter-Kontext:
-
107143030 / 107148029 WATER BREAK TANK
-
107143060 / 107148028 COVER FOR WATER TANK / LID FOR WATER TANK
-
106403194 FILTER FOR WATER BREAK TANK ACCESSORY
-
107143032 O-RING D30X2 SHORE70 NBR BLACK
-
107148030 LEVEL SENSOR ASSEMBLY
-
107148031 / 107148036 PIPE BENDED MC-9.
Diese Zuordnung zeigt klar, dass es sich nicht um ein pumpeninternes Dichtteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb von Elektronikgehäuse-/Schaltkasten- oder Wasserbehälter-/Wasserzulauf-Baugruppen handelt. Die genaue Abdichtfunktion im System ist eine technische Schlussfolgerung aus der Position des Teils in den jeweiligen Explosionszeichnungen.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 101406054 liegt vor allem in Elektrokasten-/Schaltkasten- sowie Water-break-tank-/Wasserauffangbehälter-Baugruppen. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 101406054 und die Explosionszeichnung des konkreten Geräts geprüft werden, weil derselbe Artikel in unterschiedlichen Geräteserien an unterschiedlichen Einbauorten verwendet wird.
