Nilfisk Dichtsatz Motor/Pumpe 1119035 | für 03K, C3KA, 03VS, POSEIDON 8 High Flow & CONTRACTOR DIESEL
Der Nilfisk Dichtsatz Motor/Pumpe, Artikelnummer 1119035, ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk Hochdruckreiniger. In den recherchierten Quellen wird der Artikel exakt als Dichtsatz Motor/Pumpe, Rep.kit, gaskets (reduced) oder GASKETS REDUCED REP.KIT geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um einen beliebigen Universal-Dichtsatz, sondern um ein sauber referenziertes Reparaturteil für die fachgerechte Wartung und Instandsetzung von Nilfisk Geräten.

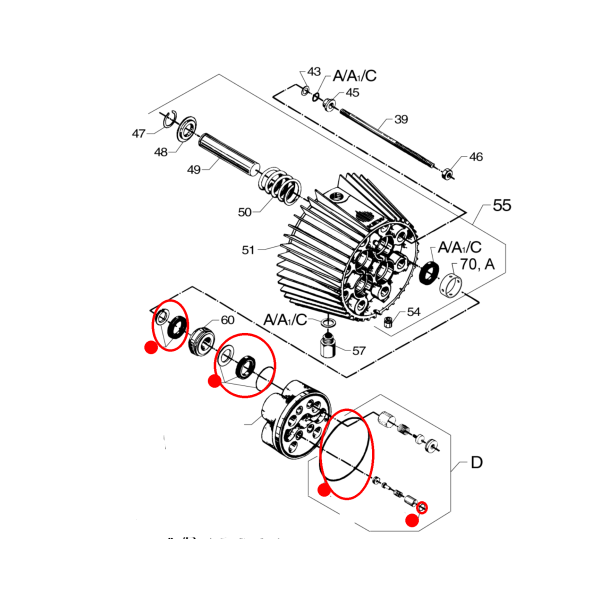

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 1119035 vor allem in Motor-Pumpeneinheit-, Pumpenblock- bzw. Zylinderblock-Baugruppen. Dort ist der Dichtsatz direkt zusammen mit Teilen wie 1119820 Reparatursatz Öldichtung, 1119310 ET-Set Ventile [4x], 6100718 Scheibe 10x16x1, 6100719 Druckring, 1802529 Sicherungsring Ø24, 6100666 Ring, 6100901 Druckkolben, 6301166 Keramischer Druckkolben C3, 6100610 Zylinderblock, 6300071 Zylinderblock komplett, 6150400 Verschlusspfropfen und 107120700 Druckring/Stützring aufgeführt. Das zeigt klar, dass dieser Dichtsatz eine wichtige Funktion innerhalb einer druckführenden Motor-/Pumpeneinheit übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung im direkten Umfeld von Kolben-, Druckring-, Zylinderblock- und Ventilkomponenten.
Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Dichtsatz 1119035 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 1119035 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in 03K-, C3KA-, 03VS-, POSEIDON-8-High-Flow- und CONTRACTOR-DIESEL/HEAVY-DUTY-Strukturen.
Passende Hochdruckreiniger
Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk Dichtsatz 1119035 unter anderem passend für folgende Geräte bzw. Baureihen:
03K / C3K-A
- 4403K-44C3K
- 44C3KRA
-
5203K-52C3K
Diese Modelle sind in der Teileliste 03K-C3K/A direkt im Kontext von 1119035 belegt.
03VS
-
03VS
Die öffentlich auffindbare Teileliste führt 1119035 direkt in der Motor pump unit (b) des Modells 03VS.
POSEIDON 8 / High Flow
-
POSEIDON 8-128 High Flow
Die High-Flow-Teileliste führt 1119035 direkt als Dichtsatz Motor/Pumpe 03 in der Motor-Pumpeneinheit.
CONTRACTOR DIESEL / CONTRACTOR HEAVY DUTY
- CONTRACTOR DIESEL
-
CONTRACTOR HEAVY DUTY
Die öffentlich zugängliche Contractor-Teileliste weist 1119035 direkt in der Motorpumpeneinheit (b) aus.
Zusätzlicher Serienhinweis
- In einer älteren Nilfisk/ALTO-Quelle zur Struktur 03, C3KA & 3000C wird 1119035 ebenfalls als Rep.kit, gaskets (reduced) 03K geführt. Für den Shop würde ich diese Quelle als ergänzenden Serienbeleg nutzen, die sichere Gerätezuordnung aber weiterhin an der jeweiligen Explosionszeichnung festmachen.
Baugruppe / Einbauhinweis
In den recherchierten Explosionszeichnungen sitzt der Dichtsatz 1119035 je nach Gerät in Baugruppen wie:
-
Motor pump unit (b) bei 03VS
-
Motor pump unit 2 bei 03K-C3K/A
-
Motor-Pumpeneinheit 3 bei POSEIDON 8 / HIGH FLOW
-
Motorpumpeneinheit (b) bei CONTRACTOR DIESEL / CONTRACTOR HEAVY DUTY
Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:
-
1119820 Reparatursatz Öldichtung
-
1119310 ET-Set Ventile [4x]
-
6100718 Scheibe 10x16x1
-
6100719 Druckring
-
1800465 Mutter M10 DIN 934
-
1802529 Sicherungsring Ø24
-
6100666 Ring für Rückholfeder
-
6100901 Druckkolben
-
6301166 Keramischer Druckkolben C3
-
102602517 Rückholfeder C3
-
6100610 Zylinderblock
-
6101702 / 6300071 Zylinderblock komplett
-
6150400 Verschlusspfropfen
-
107120700 Druckring / Stützring
-
6100907 / 107120701 Zylinderkopf / Cylinder head
Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer druckführenden Motor-, Pumpen- und Zylinderblock-Baugruppe handelt. Die genaue Dichtfunktion innerhalb der Pumpeneinheit ist eine technische Schlussfolgerung aus der Position des Teils im direkten Umfeld von Druckkolben, Zylinderblock, Druckring und Ventilsatz.
Wichtiger Hinweis zur Kompatibilität
Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 1119035 liegt vor allem in Motor-Pumpeneinheit-, Pumpenblock- und Zylinderblock-Baugruppen der 03-/C3-Struktur. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 1119035 und die Explosionszeichnung des konkreten Geräts geprüft werden. Die am besten belegten Gerätefamilien sind 03K/C3KA, 03VS, POSEIDON 8 High Flow sowie CONTRACTOR DIESEL / CONTRACTOR HEAVY DUTY.
