Dichtungssatz reduziert - Nilfisk / KEW 02K/02V/A2K/A2V

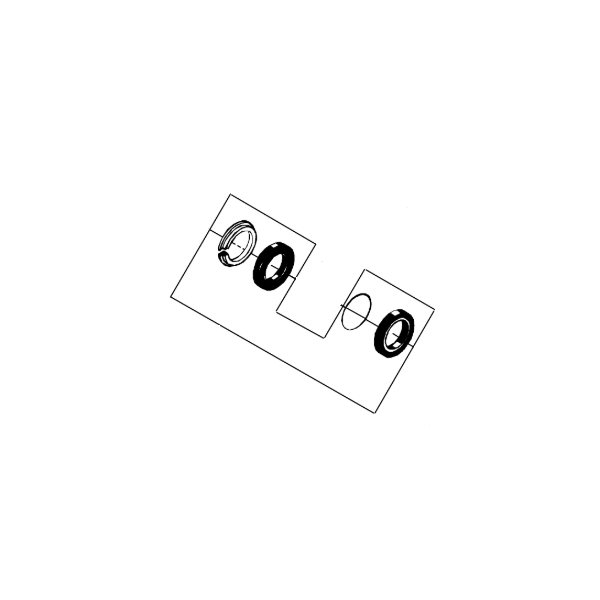

Der Nilfisk Dichtsatz 1119037 ist ein passgenaues Original-Ersatzteil für ausgewählte Nilfisk, KEW und ältere ALTO Hochdruckreiniger mit A2-/02-Pumpenstruktur. In den recherchierten Quellen wird der Artikel exakt als GASKETS REDUCED REP.KIT bzw. A2/02 SHORT SEAL KIT geführt und ist in öffentlich zugänglichen Teilelisten direkt nachweisbar. Damit handelt es sich nicht um einen beliebigen Universal-Dichtsatz, sondern um ein sauber referenziertes Reparaturteil für die fachgerechte Wartung und Instandsetzung von Nilfisk Geräten.

In den recherchierten Explosionszeichnungen sitzt die Artikelnummer 1119037 vor allem in Motor pump unit, Cylinder block bzw. Motorpumpeneinheit-/Zylinderblock-Baugruppen. Dort ist der Dichtsatz direkt zusammen mit Teilen wie 6150609 Thrust collar / Druckring, 1119310 Valve set 4x O2/A2/O3, 6105476 bzw. 6150607 Cylinder head / Zylinderkopf, 6105474 bzw. 6150702 Cylinderblock, 6105521 Ring for return spring, 6150619 bzw. 6152604 Piston, 2600591 Return spring und 6105533 Plug oil outlet aufgeführt. Das zeigt klar, dass dieser Dichtsatz eine wichtige Funktion innerhalb einer druckführenden Pumpen- und Zylinderblock-Baugruppe übernimmt. Diese Funktionsbewertung ist eine technische Schlussfolgerung aus der Teilebezeichnung und der Positionierung direkt bei Zylinderkopf-, Kolben-, Druckring- und Ventilkomponenten.

Wer bei der Instandsetzung auf Original Nilfisk Ersatzteile setzt, erhält mit dem Dichtsatz 1119037 eine technisch sauber zuordenbare Lösung für die Reparatur ausgewählter Profi-Hochdruckreiniger. Maßgeblich für die sichere Zuordnung ist immer die Artikelnummer 1119037 in Verbindung mit der konkreten Explosionszeichnung des jeweiligen Geräts. Die belastbar belegte Quellenlage zeigt den Artikel vor allem in A2K/KL-, A2KSA-, A2V/VA- und 02V/VA-Baureihen.

Nach den recherchierten Ersatzteillisten und Explosionszeichnungen ist der Nilfisk Dichtsatz 1119037 unter anderem passend für folgende Geräte bzw. Baureihen:

A2K / A2KL
A2K
A2KL
Die A2K/KL-Teileliste führt 1119037 direkt als GASKETS REDUCED REP.KIT in der Motor pump unit 2.

A2KSA
17A2KSA
40A2KSA
Die A2KSA-Teileliste weist 1119037 direkt in derselben Pumpenstruktur aus.

A2V / VA / HHD
16A2V/VA
23A2V/VA
26A2V/VA
38A2V/VA
Die HHD-Teileliste führt 1119037 direkt als Rep.kit, gaskets (red.) für diese A2V/VA-Varianten.

02V / 02VA
0802V/VA
1502V/VA
2602V/VA
Die 02V-Teileliste führt 1119037 direkt im Cylinder block; in derselben Liste werden die Varianten 0802V/VA, 1502V/VA und 2602V/VA ausdrücklich genannt.

Zusätzlicher Serienhinweis
Eine weitere KEW-/Nilfisk-Ersatzteilquelle beschreibt 1119037 ausdrücklich als A2/02 Short Seal Kit und ordnet den Satz den Serien -02, -A3, -03, A2K/KL und 02V zu. Für den Shop würde ich das als ergänzenden Serienbeleg nutzen, die konkrete Zuordnung aber weiterhin an der jeweiligen Explosionszeichnung festmachen.

In den recherchierten Explosionszeichnungen sitzt der Dichtsatz 1119037 je nach Gerät in Baugruppen wie:

Motor pump unit 2 bei A2K / A2KL
Motor/pump unit, compl. bei 17A2KSA / 40A2KSA
Cylinder block bei 02V (0802V/VA)
Pumpen-/Dichtungsstruktur A2V/VA bei 16A2V/VA, 23A2V/VA, 26A2V/VA, 38A2V/VA

Direkt benachbart sind dort unter anderem folgende Teile aufgeführt:

6150609 Thrust collar / Druckring
6105476 Cylinder head / Zylinderkopf
6150607 Head cylinder 02K
1119310 Valve set 4x O2/A2/O3
6105474 Cylinderblock
6150702 Cylinderblock
6105521 Ring for return spring
6150619 / 6152604 Piston
2600591 / 2600310 Return spring / Spring
6105533 Plug oil outlet / Pfropfen
6150611 Spacer A2V/VA
6105500 / 6150612 Spacer / Zwischenstück
6105482 / 6200526 Suction cover / Einlassdeckel

Diese Zuordnung zeigt klar, dass es sich nicht um ein außenliegendes Zubehörteil, sondern um ein funktionsrelevantes Ersatzteil innerhalb einer druckführenden Pumpen-, Zylinderblock- und Motorpumpeneinheit handelt. Die genaue Dichtfunktion innerhalb der Pumpeneinheit ist eine technische Schlussfolgerung aus der Position des Teils im direkten Umfeld von Zylinderkopf, Druckring, Kolben, Ventilsatz und Suction Cover.

Bei diesem Artikel ist wichtig: Die belastbar belegte Verwendung von 1119037 liegt vor allem in Motorpumpeneinheit-, Zylinderblock- und Pumpenbaugruppen mit A2-/02-Pumpenstruktur. Die Passgenauigkeit sollte immer zusätzlich über die Artikelnummer 1119037 und die Explosionszeichnung des konkreten Geräts geprüft werden. Besonders gut belegt sind A2K/KL, 17A2KSA / 40A2KSA, 16A2V/VA bis 38A2V/VA sowie 0802V/VA, 1502V/VA und 2602V/VA.
