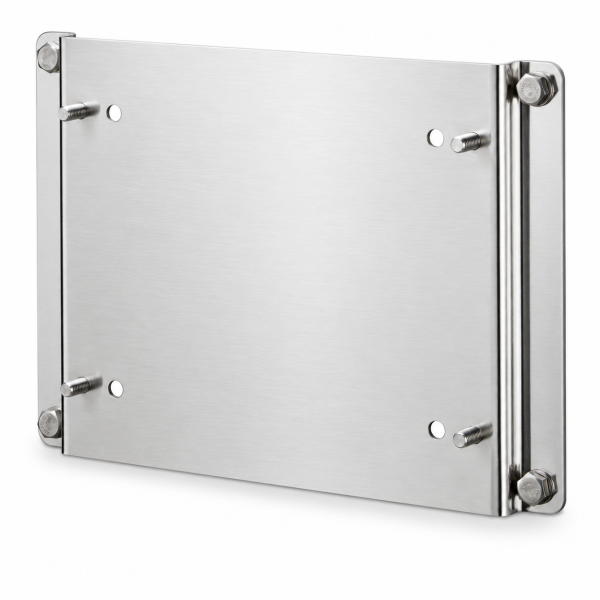

Wand- und Deckenkonsole Typ KWH in Edelstahl – für ST-14 und ST-20
Konsole aus Edelstahl für automatische Schlauchaufroller der ST-Reihe, Baugröße ST-14 und ST-20. Die KWH ist für den festen Wand- und Deckenanbau gebaut und damit die vielseitigste Montagelösung der Baureihe: ein Bauteil, drei Einbaulagen.
Drei Montagevarianten mit einer Konsole
-
Wandmontage, Schlauch nach unten: Der Schlauch fällt direkt vor der Wand herab. Platzsparend, ideal an Waschplätzen und in Gängen.
-
Wandmontage, Schlauch nach vorne: Der Schlauch läuft in den Raum hinein – für Arbeitsbereiche vor der Wand.
-
Deckenmontage: Der Aufroller hängt frei über dem Arbeitsplatz. Der Schlauch kommt von oben und liegt gar nicht erst auf dem Boden – die sauberste Lösung in Melkständen, Produktionsräumen und über Hebebühnen.
Die Deckenmontage ist der eigentliche Grund für diese Konsole. Sie hält den Schlauch vollständig aus dem Verkehrsweg heraus: nichts, worüber jemand stolpert, nichts, was überfahren wird. Prüfen Sie dafür die Tragfähigkeit der Decke und die Durchfahrtshöhe unter dem hängenden Aufroller.
Anders als die Schwenkkonsole ist die KWH eine feste Konsole – der Aufroller lässt sich nach der Montage nicht mehr schwenken. Dafür ist sie steifer und kommt mit weniger Bauteilen aus.
Passende Schlauchaufroller
Diese Konsole passt zu den automatischen Schlauchaufrollern der ST-Reihe in den Baugrößen ST-14 und ST-20. Prüfen Sie vor der Bestellung die Baugröße Ihres Aufrollers – die Konsolen sind auf die Trommelbreite abgestimmt und nicht untereinander tauschbar.
Warum Edelstahl?
Die Konsole trägt den Aufroller dauerhaft und sitzt dabei genau dort, wo das Wasser hinkommt: an der Wand über dem Arbeitsbereich, oft direkt im Sprühnebel. Ein lackiertes oder verzinktes Bauteil bekommt an den Bohrungen und Schweißnähten früher oder später Flugrost – und der läuft an heller Wand sichtbar herunter.
Diese Ausführung ist komplett aus Edelstahl gefertigt. Sie ist damit für Stall, Melkstand, Lebensmittelbetrieb, Schwimmbad und Außenmontage geeignet und lässt sich ohne Rücksicht auf die Beschichtung mit abspritzen und desinfizieren.
Abmessungen und Gewicht
- Breite B1: 176 mm
- Breite B2: 232 mm
- Breite B3: 263 mm
- Gewicht: ca. 1,8 kg
- Werkstoff: Edelstahl
Die Befestigungspunkte sind als M10-Gewinde und Ø-12-mm-Bohrungen ausgeführt.
Montage
Die Konsole wird zuerst an der Wand befestigt, danach wird der Aufroller an die Konsole geschraubt. Wählen Sie Dübel und Schrauben passend zum Untergrund und zum Gewicht des Aufrollers – bei den großen Baugrößen kommen mit gefüllter Trommel schnell über 30 kg zusammen, und das Ganze arbeitet bei jedem Schlauchzug.
Bei Leichtbau-, Gipskarton- oder Hohlwänden reicht ein Dübel nicht aus. Dafür gibt es die passende Gegenplatte Typ STG, die den Zug auf der Rückseite der Wand verteilt.
Wartung
Prüfen Sie die Verschraubungen zwischen Wand, Konsole und Aufroller in regelmäßigen Abständen auf festen Sitz. Der Federrückzug des Aufrollers erzeugt bei jedem Schlauchzug eine wechselnde Belastung, die Schrauben über die Zeit lockern kann.
Häufige Fragen
Kann ich den Aufroller damit an der Decke montieren?
Ja. Die KWH ist ausdrücklich für Wand- und Deckenanbau gebaut. Prüfen Sie die Tragfähigkeit der Decke und die Durchfahrtshöhe unter dem Aufroller.
Lässt sich der Aufroller damit schwenken?
Nein, die KWH ist eine feste Konsole. Zum Schwenken gibt es die Wand-Schwenkkonsole Typ SKW.
Ist der Schlauchaufroller im Lieferumfang enthalten?
Nein. Sie erhalten die Konsole einzeln. Der Aufroller und der Hochdruckschlauch werden separat bestellt.
Ist Befestigungsmaterial dabei?
Dübel und Schrauben für die Wand sind nicht enthalten – die richtige Wahl hängt vom Untergrund ab und sollte vor Ort entschieden werden.
Wer stellt die Konsole her?
Die Theodor Henrichs GmbH in Deutschland, derselbe Hersteller wie bei den Schlauchaufrollern der ST-Reihe.
