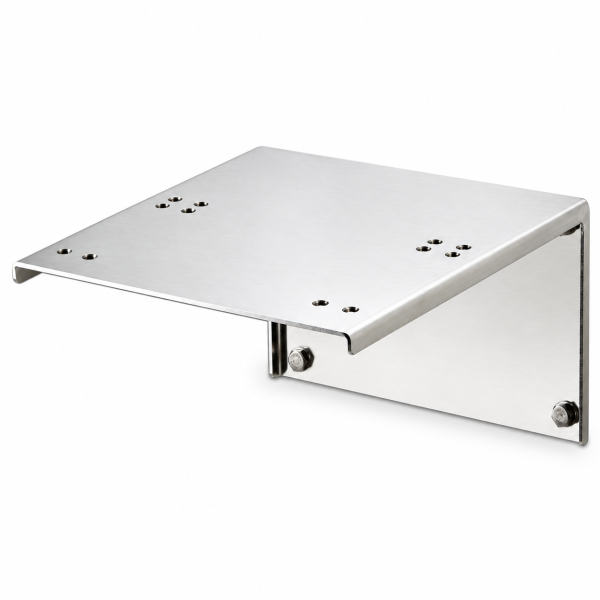

Winkelkonsole Typ KHDp - Parallel zur Wand ST 30+40

Winkelkonsole Typ KHDp - Parallel zur Wand ST 30+40

Artikelnummer: HDS105001
Hersteller: Theodor Henrichs

• Bauart: Winkelkonsole KHDp (parallel zur Wand)
• Passend für: ST-30 und ST-40
• Breite B1: 170 mm
• Breite B2: 221–231 mm
• Breite B3: 161 mm
• Tiefe T1: 282 mm
• Ausladung T2: 328 mm
• Gewicht: ca. 3,4 kg
• Werkstoff: Edelstahl
• Art.Nr.: HDS105001

164,37 €

inkl. 19% USt. , zzgl.

4,63 ShopVote Kauf auf Rechnung Versand mit DHL, DPD & UPS

Sofort verfügbar
Lieferzeit: 8 - 10 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Winkelkonsole Typ KHDp in Edelstahl – parallel zur Wand, für ST-30 und ST-40

Wandkonsole aus Edelstahl für automatische Schlauchaufroller der ST-Reihe in den Baugrößen ST-30 und ST-40. Die Konsole setzt den Aufroller parallel zur Wand – er liegt flach an, baut wenig in den Raum und bleibt aus dem Weg.

Parallel oder rechtwinklig – was ist der Unterschied?

Die Wahl hängt allein daran, wie viel Platz vor der Wand frei bleibt und in welche Richtung Sie arbeiten.

Parallel (KHDp): Der Aufroller liegt flach an der Wand und ragt nur 328 mm in den Raum. Richtig in Durchgängen, engen Stallgassen und überall dort, wo Fahrzeuge oder Türen an der Wand vorbeimüssen.
Rechtwinklig (KHDr): Der Aufroller steht quer ab, der Schlauch lässt sich nach beiden Seiten ziehen. Richtig, wenn Sie einen breiten Bereich vor der Wand abdecken und Platz dafür haben.

Achten Sie bei der parallelen Montage darauf, in welche Richtung der Schlauch überwiegend gezogen wird, und richten Sie das Schlaucheinlauffenster des Aufrollers entsprechend aus. Läuft der Schlauch dauerhaft schräg ein, scheuert er an der Führung und wickelt sich ungleichmäßig auf.

Passende Schlauchaufroller

Diese Konsole passt zu den automatischen Schlauchaufrollern der ST-Reihe in den Baugrößen ST-30 und ST-40. Prüfen Sie vor der Bestellung die Baugröße Ihres Aufrollers – die Konsolen sind auf die Trommelbreite abgestimmt und nicht untereinander tauschbar.

Warum Edelstahl?

Die Konsole trägt den Aufroller dauerhaft und sitzt dabei genau dort, wo das Wasser hinkommt: an der Wand über dem Arbeitsbereich, oft direkt im Sprühnebel. Ein lackiertes oder verzinktes Bauteil bekommt an den Bohrungen und Schweißnähten früher oder später Flugrost – und der läuft an heller Wand sichtbar herunter.

Diese Ausführung ist komplett aus Edelstahl gefertigt. Sie ist damit für Stall, Melkstand, Lebensmittelbetrieb, Schwimmbad und Außenmontage geeignet und lässt sich ohne Rücksicht auf die Beschichtung mit abspritzen und desinfizieren.

Abmessungen und Gewicht

Breite B1: 170 mm
Breite B2: 221–231 mm
Breite B3: 161 mm
Tiefe T1: 282 mm
Ausladung T2: 328 mm
Gewicht: ca. 3,4 kg
Werkstoff: Edelstahl

Die Befestigungspunkte sind als M10-Gewinde und Ø-12-mm-Bohrungen ausgeführt.

Montage

Die Konsole wird zuerst an der Wand befestigt, danach wird der Aufroller an die Konsole geschraubt. Wählen Sie Dübel und Schrauben passend zum Untergrund und zum Gewicht des Aufrollers – bei den großen Baugrößen kommen mit gefüllter Trommel schnell über 30 kg zusammen, und das Ganze arbeitet bei jedem Schlauchzug.

Bei Leichtbau-, Gipskarton- oder Hohlwänden reicht ein Dübel nicht aus. Dafür gibt es die passende Gegenplatte Typ STG, die den Zug auf der Rückseite der Wand verteilt.

Wartung

Prüfen Sie die Verschraubungen zwischen Wand, Konsole und Aufroller in regelmäßigen Abständen auf festen Sitz. Der Federrückzug des Aufrollers erzeugt bei jedem Schlauchzug eine wechselnde Belastung, die Schrauben über die Zeit lockern kann.

Passende Aufroller in unserem Sortiment

Automatik Schlauchaufroller ST-30 Stahl pulverbeschichtet | Art.Nr.: HDS104997-PU30
Automatik Schlauchaufroller ST-40 Stahl pulverbeschichtet | Art.Nr.: HDS104997-PU40
Automatik Schlauchaufroller ST-30 Edelstahl V2A | Art.Nr.: HDS104997-VA30
Automatik Schlauchaufroller ST-40 Edelstahl V2A | Art.Nr.: HDS104997-VA40

Technische Daten

Bauart	Winkelkonsole KHDp (parallel zur Wand)
Passend für	ST-30 und ST-40
Breite B1	170 mm
Breite B2	221–231 mm
Breite B3	161 mm
Tiefe T1	282 mm
Ausladung T2	328 mm
Gewicht	ca. 3,4 kg
Werkstoff	Edelstahl
Artikelnummer	HDS105001

Häufige Fragen

Worin unterscheidet sich diese Konsole von der KHDr (rechtwinklig)?
In der Lage des Aufrollers zur Wand. Parallel liegt der Aufroller flach an der Wand und baut wenig in den Raum. Rechtwinklig steht er quer ab, dafür lässt sich der Schlauch nach beiden Seiten ziehen.

Ist der Schlauchaufroller im Lieferumfang enthalten?
Nein. Sie erhalten die Konsole einzeln. Der Aufroller und der Hochdruckschlauch werden separat bestellt.

Ist Befestigungsmaterial dabei?
Dübel und Schrauben für die Wand sind nicht enthalten – die richtige Wahl hängt vom Untergrund ab und sollte vor Ort entschieden werden.

Wer stellt die Konsole her?
Die Theodor Henrichs GmbH in Deutschland, derselbe Hersteller wie bei den Schlauchaufrollern der ST-Reihe.
