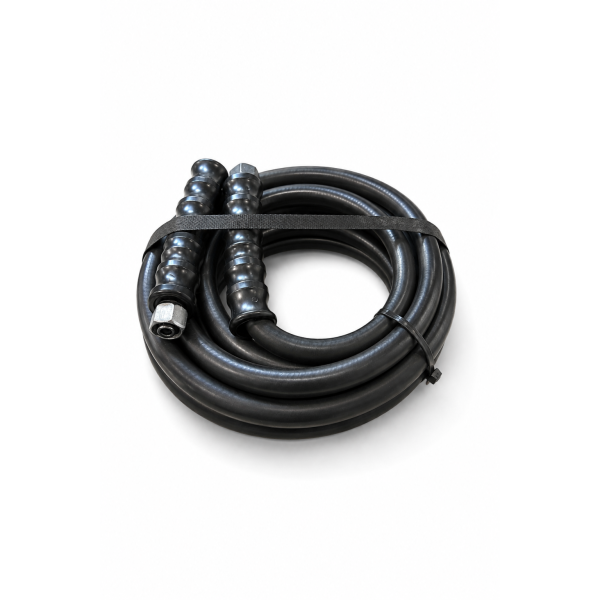

Hochdruckschlauch DN10 2SN Schwarz glatt 400 bar – M18x1,5 DKOL
Dieser Hochdruckschlauch DN10 in 2SN-Ausführung ist die große Nennweite unserer DKOL-Schlauchreihe. Er besitzt beidseitig einen DKOL M18x1,5-Anschluss mit Knickschutz, eine glatte schwarze Außendecke und ist in den Längen 5, 10, 15, 20 und 25 Metern erhältlich.
Mit zwei Stahldrahteinlagen, einem Arbeitsdruck von 400 bar und einem Temperaturbereich von -40 °C bis +150 °C ist er für den professionellen Dauereinsatz in Industrie, Waschtechnik, Anlagen- und Maschinenbau ausgelegt.
DN10 – mehr Querschnitt, weniger Strömungsverlust
Der entscheidende Unterschied zur Nennweite DN08 liegt im größeren Innenquerschnitt. Beide Ausführungen sind für 400 bar ausgelegt – DN10 transportiert die gleiche Wassermenge jedoch mit geringerer Strömungsgeschwindigkeit.
Das wirkt sich in zwei Situationen deutlich aus:
-
Bei hohen Fördermengen: Je mehr Wasser durch die Leitung läuft, desto stärker steigt der Reibungsverlust in einem zu klein dimensionierten Schlauch.
-
Bei längeren Leitungswegen: Der Verlust summiert sich über jeden Meter. Ab etwa 20 Metern Leitungslänge macht sich der größere Querschnitt spürbar bemerkbar.
Praktisch bedeutet das: Der Druck, der an der Düse ankommt, liegt näher am Druck der Pumpe. Die installierte Leistung wird also besser genutzt.
Als Orientierung:
-
DN08 – ausreichend für kurze bis mittlere Leitungen bei üblichen Fördermengen. Leichter und mit kleinerem Biegeradius.
-
DN10 – die bessere Wahl bei hoher Wasserleistung, langen Leitungswegen und wenn der Druckverlust minimiert werden soll.
DKOL M18x1,5 – der metrische Dichtkegel-Anschluss
DKOL steht für Dichtkegel mit O-Ring, leichte Baureihe. Abgedichtet wird über einen 24°-Innenkonus in Verbindung mit einem O-Ring. Das Gewinde übernimmt ausschließlich die Verspannung und ist selbst nicht an der Dichtfunktion beteiligt.
Das bringt im Betrieb mehrere Vorteile mit sich:
-
Zuverlässige Dichtheit auch bei hohen Drücken und häufigen Druckwechseln
-
Wiederholt lösbar, ohne dass die Dichtfunktion nachlässt – ideal für Wartung und Umbauten
-
Kein zusätzliches Dichtmittel erforderlich
-
Definierte Montage über den Konus statt über das Anzugsmoment
Die Gewindegröße M18x1,5 entspricht der Rohrbaugröße 12L und gehört zu den verbreitetsten metrischen Anschlussgrößen im Hochdruck- und Hydraulikbereich.
Hinweis: Der O-Ring ist ein Verschleißteil und sollte bei jeder Neumontage erneuert werden.
Knickschutz an beiden Enden
Beide Schlauchenden sind mit einem Knickschutz ausgestattet. Er entlastet den Übergang zwischen Armatur und Schlauch – genau die Stelle, an der die meisten Schäden entstehen, weil dort beim Verlegen, Ziehen und Aufrollen die höchsten Biegekräfte wirken. Bei der schwereren DN10-Ausführung ist das besonders relevant.
Erhältlich in 5, 10, 15, 20 und 25 Meter
Der Hochdruckschlauch wird in fünf Längen angeboten. Nennweite, Druckstufe, Anschlussart und Ausführung sind bei allen Varianten identisch.
5 Meter: Für kurze Verbindungen innerhalb einer Anlage – etwa vom Pumpenausgang zur Verteilung oder zwischen zwei Anlagenteilen.
10 Meter: Die kompakte Standardlänge für überschaubare Arbeitsbereiche und Geräteanschlüsse.
15 Meter: Der praxisgerechte Allrounder mit deutlich größerem Aktionsradius.
20 und 25 Meter: Für große Waschplätze, Hallen und Anwendungen mit weiter Distanz zwischen Pumpe und Verbraucher. Gerade hier zahlt sich die große Nennweite DN10 aus.
Grundsätzlich gilt: so kurz wie möglich, so lang wie nötig. Jeder zusätzliche Meter erzeugt Reibungsverlust. Wer eine lange Leitung benötigt, fährt mit DN10 deshalb besser als mit einer kleineren Nennweite.
2SN – zwei Stahldrahteinlagen für 400 bar
Die Bezeichnung 2SN beschreibt nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen. Zwischen Innenseele und Außendecke liegen zwei hochzugfeste Drahtgeflechte, die den Druck aufnehmen.
Daraus ergibt sich ein Arbeitsdruck von 400 bar (40 MPa) bei einem Platzdruck von über 1400 bar – das im Hochdruckbereich übliche Sicherheitsverhältnis von 4:1.
Maßgeblich für den zulässigen Arbeitsdruck bleibt immer die schwächste Komponente im gesamten System. Pumpe, Armaturen, Verschraubungen, Schlauch und angeschlossene Bauteile müssen für die tatsächlich gefahrenen Werte ausgelegt sein.
2SN oder 2SC?
Beide Bauarten arbeiten mit zwei Stahldrahteinlagen, unterscheiden sich aber in der Bauform:
-
2SN nach DIN EN 853 – die klassische, robuste Ausführung mit größerem Außendurchmesser.
-
2SC nach DIN EN 857 – die kompakte Variante mit kleinerem Außendurchmesser und geringerem Biegeradius, vorteilhaft bei beengten Einbausituationen.
Für feste Installationen und Anwendungen mit ausreichend Platz ist die 2SN-Ausführung eine bewährte Wahl.
Glatte Außendecke
Die Außendecke besitzt eine glatte Oberfläche. Gegenüber der gewickelten Ausführung lässt sie sich leichter abwischen, nimmt weniger Schmutz auf und gleitet besser über Kanten und Flächen.
Die Decke ist abriebfest sowie öl-, ozon-, druck- und witterungsbeständig. Innenseele und Außendecke bestehen aus synthetischem Gummi.
Temperaturbereich bis +150 °C
Der Einsatzbereich reicht von -40 °C bis +150 °C. Der Schlauch eignet sich damit für Kaltwasser- ebenso wie für Heißwasseranwendungen. Die zulässige Höchsttemperatur der übrigen Systemkomponenten darf dabei nicht überschritten werden.
Typische Einsatzbereiche
- Anlagen- und Maschinenbau
- SB-Waschplätze und Waschanlagen
- Deckenkreisel und Schlauchaufroller
- feste Hochdruck-Verrohrungen und Ringleitungen
- stationäre Hochdruckreiniger und Pumpenstationen
- Anwendungen mit hoher Fördermenge
- Industrie und Produktion
- Landwirtschaft
- Reparatur und Ersatz vorhandener Schläuche mit DKOL-Anschluss
Vor der Bestellung prüfen
Damit der Schlauch passt, sollten drei Punkte übereinstimmen:
-
Anschlussart: DKOL, also metrischer Dichtkegel mit O-Ring – nicht zu verwechseln mit DKO/DKOS (schwere Baureihe) oder flach dichtenden Verschraubungen.
-
Gewindegröße: M18x1,5, entsprechend Baugröße 12L.
-
Nennweite: DN10. Ein Wechsel der Nennweite verändert Durchfluss und Druckverlust in der Leitung und sollte mit der Anlagenauslegung abgestimmt sein.
Bei Unsicherheit senden Sie uns gerne ein Foto der vorhandenen Verschraubung oder die Bezeichnung Ihres bisherigen Schlauchs – wir prüfen die Passform für Sie.
Häufige Fragen
Was ist der Vorteil von DN10 gegenüber DN08?
DN10 besitzt den größeren Innenquerschnitt. Dadurch sinkt die Strömungsgeschwindigkeit bei gleicher Wassermenge und der Druckverlust über die Leitung fällt geringer aus. Besonders bei hohen Fördermengen und längeren Leitungswegen ist das ein spürbarer Vorteil.
Hält der DN10 Schlauch mehr Druck aus als der DN08?
Nein. Beide 2SN-Ausführungen sind für 400 bar Arbeitsdruck ausgelegt. Der Unterschied liegt ausschließlich im Querschnitt und damit im Durchfluss.
Was bedeutet DKOL?
DKOL steht für Dichtkegel mit O-Ring in der leichten Baureihe. Die Abdichtung erfolgt über einen 24°-Innenkonus und einen O-Ring, nicht über das Gewinde.
Welcher Rohrgröße entspricht M18x1,5?
M18x1,5 entspricht der Baugröße 12L der leichten Baureihe.
Worin unterscheiden sich DKOL und DKOS?
DKOL gehört zur leichten Baureihe (L), DKOS zur schweren Baureihe (S). Beide arbeiten mit Dichtkegel und O-Ring, unterscheiden sich aber in Gewindegröße und Druckstufe und sind nicht untereinander austauschbar.
Welche Längen sind erhältlich?
Der Hochdruckschlauch wird in 5, 10, 15, 20 und 25 Metern angeboten. Alle Varianten sind technisch identisch aufgebaut.
Kann ich statt DN08 einfach DN10 einsetzen?
Sofern die Anschlussart identisch ist – hier DKOL M18x1,5 – ist der Wechsel auf die größere Nennweite technisch möglich und bei langen Leitungen oft sinnvoll. Der Schlauch ist dabei etwas schwerer und benötigt einen größeren Biegeradius.
Wie hoch ist der Arbeitsdruck?
400 bar beziehungsweise 40 MPa. Der Platzdruck liegt bei über 1600 bar.
Was bedeutet 2SN?
2SN bezeichnet nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen.
Ist der Schlauch für Heißwasser geeignet?
Ja. Der Temperaturbereich reicht von -40 °C bis +150 °C. Alle weiteren Komponenten müssen ebenfalls für die verwendete Temperatur ausgelegt sein.
Kann ich den Schlauch selbst montieren?
Ja, sofern die Anschlüsse übereinstimmen und die Anlage drucklos und entleert ist. Verwenden Sie einen neuen O-Ring und ziehen Sie die Verschraubung nach Herstellervorgabe an.
Was ist bei der Lagerung zu beachten?
Hochdruckschläuche sollten kühl, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden. Knicke und enge Radien unterhalb des zulässigen Biegeradius sind zu vermeiden.
