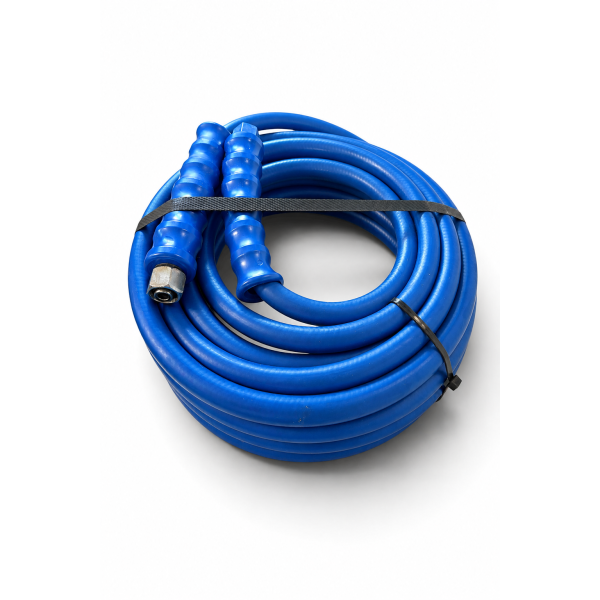

Hochdruckschlauch DN08 2SN Blau glatt 400 bar – M18x1,5 DKOL
Dieser blaue Hochdruckschlauch DN08 in 2SN-Ausführung ist für den professionellen Dauereinsatz im Hochdruckbereich ausgelegt. Er besitzt beidseitig einen DKOL M18x1,5-Anschluss mit Knickschutz, eine glatte Außendecke und ist in sieben Längen von 4 bis 30 Metern erhältlich.
Mit zwei Stahldrahteinlagen, einem Arbeitsdruck von 400 bar und einem Temperaturbereich von -40 °C bis +150 °C eignet er sich für anspruchsvolle Anwendungen in Waschtechnik, Industrie, Anlagen- und Maschinenbau.
400 bar bei 4-facher Sicherheit
Der Schlauch ist mit einem Sicherheitsfaktor von 4 ausgelegt. Das bedeutet: Bei einem zulässigen Arbeitsdruck von 400 bar liegt der Platzdruck bei über 1400 bar.
Dieser Faktor ist im Hochdruckbereich der Standard und aus gutem Grund vorgeschrieben. Eine Hochdruckleitung arbeitet nicht mit konstantem Druck, sondern erfährt im Pistolenbetrieb ständige Druckwechsel, Temperaturschwankungen und mechanische Belastung. Die Reserve zwischen Arbeits- und Platzdruck fängt genau diese Beanspruchung ab und sorgt für eine planbare Lebensdauer.
Maßgeblich für den zulässigen Arbeitsdruck ist dabei immer die schwächste Komponente im gesamten System. Pumpe, Armaturen, Verschraubungen, Schlauch und angeschlossene Bauteile müssen für die tatsächlich gefahrenen Werte ausgelegt sein.
Blau – Kennzeichnung mit praktischem Nutzen
In Anlagen mit mehreren Leitungen ist die Schlauchfarbe ein einfaches und wirksames Ordnungsmerkmal:
-
Eindeutige Zuordnung: Unterschiedliche Kreisläufe, Druckstufen oder Nennweiten lassen sich farblich auseinanderhalten – das spart bei Wartung und Umbau Zeit und verhindert Verwechslungen.
-
Bessere Sichtbarkeit: Ein blauer Schlauch hebt sich auf dunklen Böden und in Anlagenumgebungen deutlich ab.
-
Sauberes Erscheinungsbild: In Waschanlagen, SB-Waschplätzen und Kundenbereichen wirkt eine farblich abgestimmte Installation gepflegter.
Wer die klassische Ausführung bevorzugt, findet denselben Schlauch bei uns auch in Schwarz – mit identischen technischen Werten.
DKOL M18x1,5 – der metrische Dichtkegel-Anschluss
DKOL steht für Dichtkegel mit O-Ring, leichte Baureihe. Abgedichtet wird über einen 24°-Innenkonus in Verbindung mit einem O-Ring – nicht über das Gewinde. Dieses übernimmt ausschließlich die Verspannung.
Daraus ergeben sich mehrere Vorteile im Betrieb:
-
Zuverlässige Dichtheit auch bei hohen Drücken und häufigen Druckwechseln
-
Wiederholt lösbar, ohne dass die Dichtfunktion nachlässt – ideal für Wartung und Umbauten
-
Kein zusätzliches Dichtmittel erforderlich
-
Definierte Montage über den Konus statt über das Anzugsmoment
Die Gewindegröße M18x1,5 entspricht der Rohrbaugröße 12L und zählt zu den verbreitetsten metrischen Anschlussgrößen im Hochdruck- und Hydraulikbereich.
Hinweis: Der O-Ring ist ein Verschleißteil und sollte bei jeder Neumontage erneuert werden.
Knickschutz an beiden Enden
Beide Schlauchenden sind mit einem Knickschutz ausgestattet. Er entlastet den Übergang zwischen Armatur und Schlauch – genau die Stelle, an der die meisten Schäden entstehen, weil dort beim Verlegen, Ziehen und Aufrollen die höchsten Biegekräfte wirken.
Sieben Längen von 4 bis 30 Meter
Der Hochdruckschlauch ist in 4, 5, 10, 15, 20, 25 und 30 Metern erhältlich. Nennweite, Druckstufe, Anschlussart und Ausführung sind bei allen Varianten identisch – unterschiedlich ist ausschließlich die Länge.
Diese feine Abstufung deckt von der kurzen Geräteverbindung bis zur weiträumigen Installation praktisch jeden Bedarf ab, ohne dass Schlauch gekürzt oder unnötig lang verlegt werden muss.
4 und 5 Meter: Kurze Verbindungen innerhalb einer Anlage – etwa vom Pumpenausgang zur Verteilung, zum Deckenkreisel oder zwischen zwei Anlagenteilen. Geringe Druckverluste und übersichtliche Verlegung.
10 und 15 Meter: Die klassischen Arbeitslängen. 10 Meter für kompakte Arbeitsbereiche, 15 Meter als praxisgerechter Allrounder mit spürbar größerem Radius.
20, 25 und 30 Meter: Für große Waschplätze, Hallen und Anwendungen mit weiter Distanz zwischen Pumpe und Verbraucher.
Länge richtig wählen: der Druckverlust
Bei der Längenwahl gilt der Grundsatz: so kurz wie möglich, so lang wie nötig.
Jeder Meter Schlauch erzeugt einen Reibungswiderstand. Der Druck an der Düse liegt deshalb immer etwas unter dem Druck am Pumpenausgang. Wie groß dieser Verlust ausfällt, hängt vor allem von drei Faktoren ab:
-
Schlauchlänge – der Verlust steigt näherungsweise proportional zur Länge
-
Durchflussmenge – je mehr Wasser gefördert wird, desto stärker fällt der Verlust aus
-
Nennweite – ein größerer Innendurchmesser senkt die Strömungsgeschwindigkeit und damit den Verlust
Für kurze und mittlere Längen ist DN08 bei üblichen Fördermengen gut geeignet. Wer 25 oder 30 Meter benötigt und dabei mit hoher Wasserleistung arbeitet, sollte prüfen, ob die Nennweite DN10 die bessere Wahl ist – oder ob sich die Leitung durch eine andere Anordnung der Anlage verkürzen lässt.
Bei Fragen zur Auslegung helfen wir gerne weiter. Teilen Sie uns dazu Fördermenge, Betriebsdruck und die benötigte Leitungslänge mit.
2SN – zwei Stahldrahteinlagen
Die Bezeichnung 2SN beschreibt nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen. Zwischen Innenseele und Außendecke liegen zwei hochzugfeste Drahtgeflechte, die den Druck aufnehmen.
Im Vergleich zur kompakten 2SC-Bauform nach DIN EN 857 baut 2SN etwas kräftiger und besitzt einen größeren Außendurchmesser. Für feste Installationen, Verrohrungen und Anwendungen mit ausreichend Platz ist das eine bewährte und robuste Wahl; 2SC ist dagegen bei beengten Einbausituationen und engen Biegeradien im Vorteil.
Glatte Außendecke
Die Außendecke besitzt eine glatte Oberfläche. Gegenüber der gewickelten Ausführung lässt sie sich leichter abwischen, nimmt weniger Schmutz auf und gleitet besser über Kanten und Flächen – ein Vorteil überall dort, wo Sauberkeit und Optik eine Rolle spielen.
Die Decke ist abriebfest sowie öl-, ozon-, druck- und witterungsbeständig. Innenseele und Außendecke bestehen aus synthetischem Gummi.
Temperaturbereich bis +150 °C
Der Einsatzbereich reicht von -40 °C bis +150 °C. Der Schlauch eignet sich damit für Kaltwasser- ebenso wie für Heißwasseranwendungen. Die zulässige Höchsttemperatur der übrigen Systemkomponenten darf dabei nicht überschritten werden.
Typische Einsatzbereiche
- SB-Waschplätze und Waschanlagen
- Deckenkreisel und Schlauchaufroller
- Anlagen- und Maschinenbau
- feste Hochdruck-Verrohrungen und Ringleitungen
- stationäre Hochdruckreiniger und Pumpenstationen
- Industrie und Produktion
- Landwirtschaft
- Reparatur und Ersatz vorhandener Schläuche mit DKOL-Anschluss
Vor der Bestellung prüfen
Damit der Schlauch passt, sollten drei Punkte übereinstimmen:
-
Anschlussart: DKOL, also metrischer Dichtkegel mit O-Ring – nicht zu verwechseln mit DKO/DKOS (schwere Baureihe) oder flach dichtenden Verschraubungen.
-
Gewindegröße: M18x1,5, entsprechend Baugröße 12L.
-
Nennweite: DN08. Eine abweichende Nennweite verändert Durchfluss und Druckverluste in der Leitung.
Bei Unsicherheit senden Sie uns gerne ein Foto der vorhandenen Verschraubung oder die Bezeichnung Ihres bisherigen Schlauchs – wir prüfen die Passform für Sie.
Häufige Fragen
Worin unterscheidet sich der blaue vom schwarzen DN08 2SN?
Ausschließlich in der Farbe. Nennweite, Aufbau, Arbeitsdruck, Platzdruck, Temperaturbereich und Anschlüsse sind bei beiden Ausführungen identisch.
Was bedeutet 4-fache Sicherheit?
Der Platzdruck des Schlauchs liegt beim Vierfachen des zulässigen Arbeitsdrucks – bei 400 bar Arbeitsdruck also bei über 1600 bar. Dieser Sicherheitsfaktor ist im Hochdruckbereich Standard und fängt Druckwechsel, Temperaturschwankungen und mechanische Belastung ab.
Was bedeutet DKOL?
DKOL steht für Dichtkegel mit O-Ring in der leichten Baureihe. Die Abdichtung erfolgt über einen 24°-Innenkonus und einen O-Ring, nicht über das Gewinde.
Welcher Rohrgröße entspricht M18x1,5?
M18x1,5 entspricht der Baugröße 12L der leichten Baureihe.
Worin unterscheiden sich DKOL und DKOS?
DKOL gehört zur leichten Baureihe (L), DKOS zur schweren Baureihe (S). Beide arbeiten mit Dichtkegel und O-Ring, unterscheiden sich aber in Gewindegröße und Druckstufe und sind nicht untereinander austauschbar.
Welche Längen sind erhältlich?
Der Hochdruckschlauch wird in 4, 5, 10, 15, 20, 25 und 30 Metern angeboten. Alle Varianten sind technisch identisch aufgebaut.
Welche Länge sollte ich wählen?
So kurz wie möglich und so lang wie nötig. Für Verbindungen innerhalb einer Anlage genügen häufig 4 oder 5 Meter, 10 und 15 Meter sind die klassischen Arbeitslängen, 20 bis 30 Meter eignen sich für große Waschplätze und Hallen.
Verliere ich bei 30 Metern spürbar Druck?
Jede Schlauchleitung erzeugt einen Reibungsverlust, der mit Länge und Durchflussmenge zunimmt. Bei langen Leitungen und hoher Wasserleistung kann die Nennweite DN10 sinnvoller sein. Teilen Sie uns Fördermenge, Betriebsdruck und Leitungslänge mit – wir beraten Sie zur passenden Auslegung.
Was bedeutet 2SN?
2SN bezeichnet nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen.
Ist der Schlauch für Heißwasser geeignet?
Ja. Der Temperaturbereich reicht von -40 °C bis +150 °C. Alle weiteren Komponenten müssen ebenfalls für die verwendete Temperatur ausgelegt sein.
Kann ich den Schlauch selbst montieren?
Ja, sofern die Anschlüsse übereinstimmen und die Anlage drucklos und entleert ist. Verwenden Sie einen neuen O-Ring und ziehen Sie die Verschraubung nach Herstellervorgabe an.
Was ist bei der Lagerung zu beachten?
Hochdruckschläuche sollten kühl, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden. Knicke und enge Radien unterhalb des zulässigen Biegeradius sind zu vermeiden.
