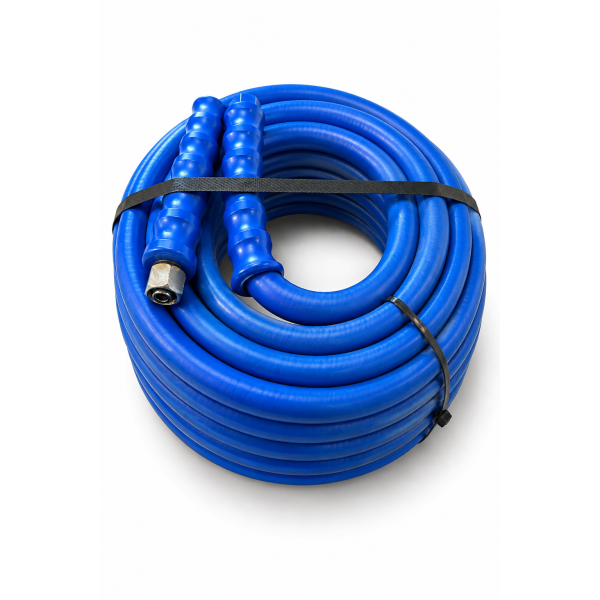

Hochdruckschlauch DN10 2SN Blau glatt 400 bar – M18x1,5 DKOL
Dieser blaue Hochdruckschlauch DN10 in 2SN-Ausführung ist die größte Nennweite unserer DKOL-Schlauchreihe. Er besitzt beidseitig einen DKOL M18x1,5-Anschluss mit Knickschutz, eine glatte blaue Außendecke und ist in sieben Längen von 4 bis 30 Metern erhältlich.
Mit zwei Stahldrahteinlagen, einem Arbeitsdruck von 400 bar und einem Temperaturbereich von -40 °C bis +150 °C ist er für den professionellen Dauereinsatz in Waschtechnik, Industrie, Anlagen- und Maschinenbau ausgelegt.
Die passende Ausführung finden
Wir führen diesen Schlauchtyp in zwei Nennweiten und zwei Farben. Die Auswahl richtet sich nach zwei Fragen:
-
Welche Nennweite? DN08 für kurze bis mittlere Leitungen bei üblichen Fördermengen – leichter und mit kleinerem Biegeradius. DN10 für hohe Fördermengen, lange Leitungswege und überall dort, wo der Druckverlust gering bleiben soll.
-
Welche Farbe? Rein optisch beziehungsweise organisatorisch. Technisch sind Schwarz und Blau identisch.
Diese Ausführung ist die große Nennweite in Blau – also die Wahl für leistungsstarke Installationen, in denen die Leitungen zusätzlich farblich gekennzeichnet werden sollen.
DN10 – mehr Querschnitt, weniger Strömungsverlust
Der entscheidende Unterschied zur Nennweite DN08 liegt im größeren Innenquerschnitt. Beide Ausführungen sind für 400 bar ausgelegt – DN10 transportiert die gleiche Wassermenge jedoch mit geringerer Strömungsgeschwindigkeit.
Das wirkt sich in zwei Situationen deutlich aus:
-
Bei hohen Fördermengen: Je mehr Wasser durch die Leitung läuft, desto stärker steigt der Reibungsverlust in einem zu klein dimensionierten Schlauch.
-
Bei langen Leitungswegen: Der Verlust summiert sich über jeden Meter. Ab etwa 20 Metern macht sich der größere Querschnitt spürbar bemerkbar – bei den 25- und 30-Meter-Varianten umso mehr.
Praktisch bedeutet das: Der Druck, der am Verbraucher ankommt, liegt näher am Druck der Pumpe. Die installierte Leistung wird also besser genutzt, statt in der Leitung verloren zu gehen.
Blau – Kennzeichnung mit praktischem Nutzen
In Anlagen mit mehreren Leitungen ist die Schlauchfarbe ein einfaches und wirksames Ordnungsmerkmal:
-
Eindeutige Zuordnung: Unterschiedliche Kreisläufe, Druckstufen oder Nennweiten lassen sich farblich auseinanderhalten. Wer etwa DN08 in Schwarz und DN10 in Blau verlegt, erkennt die Nennweite künftig auf einen Blick – das spart bei Wartung und Umbau Zeit und verhindert Fehlgriffe.
-
Bessere Sichtbarkeit: Ein blauer Schlauch hebt sich auf dunklen Böden und in Anlagenumgebungen deutlich ab.
-
Sauberes Erscheinungsbild: In Waschanlagen, SB-Waschplätzen und Kundenbereichen wirkt eine farblich abgestimmte Installation gepflegter.
Wer die klassische Ausführung bevorzugt, findet denselben Schlauch bei uns auch in Schwarz – mit identischen technischen Werten.
DKOL M18x1,5 – der metrische Dichtkegel-Anschluss
DKOL steht für Dichtkegel mit O-Ring, leichte Baureihe. Abgedichtet wird über einen 24°-Innenkonus in Verbindung mit einem O-Ring – nicht über das Gewinde. Dieses übernimmt ausschließlich die Verspannung.
Daraus ergeben sich mehrere Vorteile im Betrieb:
-
Zuverlässige Dichtheit auch bei hohen Drücken und häufigen Druckwechseln
-
Wiederholt lösbar, ohne dass die Dichtfunktion nachlässt – ideal für Wartung und Umbauten
-
Kein zusätzliches Dichtmittel erforderlich
-
Definierte Montage über den Konus statt über das Anzugsmoment
Die Gewindegröße M18x1,5 entspricht der Rohrbaugröße 12L. Sie bleibt bei DN08 und DN10 gleich – ein Wechsel der Nennweite innerhalb dieser Reihe ist also möglich, ohne die Verschraubungen der Anlage anpassen zu müssen.
Hinweis: Der O-Ring ist ein Verschleißteil und sollte bei jeder Neumontage erneuert werden.
400 bar bei 4-facher Sicherheit
Der Schlauch ist nach dem im Hochdruckbereich üblichen Sicherheitsfaktor 4 ausgelegt: Bei einem zulässigen Arbeitsdruck von 400 bar liegt der Platzdruck bei über 1400 bar.
Diese Reserve ist kein theoretischer Wert. Eine Hochdruckleitung arbeitet nicht mit konstantem Druck, sondern erfährt im Betrieb ständige Druckwechsel, Temperaturschwankungen und mechanische Belastung. Der Sicherheitsfaktor fängt genau diese Beanspruchung ab und sorgt für eine planbare Lebensdauer.
Maßgeblich für den zulässigen Arbeitsdruck bleibt immer die schwächste Komponente im gesamten System. Pumpe, Armaturen, Verschraubungen, Schlauch und angeschlossene Bauteile müssen für die tatsächlich gefahrenen Werte ausgelegt sein.
Knickschutz an beiden Enden
Beide Schlauchenden sind mit einem Knickschutz ausgestattet. Er entlastet den Übergang zwischen Armatur und Schlauch – genau die Stelle, an der die meisten Schäden entstehen, weil dort beim Verlegen, Ziehen und Aufrollen die höchsten Biegekräfte wirken. Bei der schwereren DN10-Ausführung ist das besonders relevant.
Sieben Längen von 4 bis 30 Meter
Der Hochdruckschlauch ist in 4, 5, 10, 15, 20, 25 und 30 Metern erhältlich. Nennweite, Druckstufe, Anschlussart und Ausführung sind bei allen Varianten identisch – unterschiedlich ist ausschließlich die Länge.
4 und 5 Meter: Kurze Verbindungen innerhalb einer Anlage – etwa vom Pumpenausgang zur Verteilung, zum Deckenkreisel oder zwischen zwei Anlagenteilen.
10 und 15 Meter: Die klassischen Arbeitslängen. 10 Meter für kompakte Bereiche, 15 Meter als praxisgerechter Allrounder.
20, 25 und 30 Meter: Für große Waschplätze, Hallen und Anwendungen mit weiter Distanz zwischen Pumpe und Verbraucher. Gerade hier zahlt sich die große Nennweite DN10 aus, weil der Druckverlust über die Strecke geringer ausfällt.
Grundsätzlich gilt: so kurz wie möglich, so lang wie nötig. Jeder zusätzliche Meter erzeugt Reibungsverlust. Wer eine lange Leitung benötigt, ist mit DN10 deshalb besser bedient als mit einer kleineren Nennweite.
2SN – zwei Stahldrahteinlagen
Die Bezeichnung 2SN beschreibt nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen. Zwischen Innenseele und Außendecke liegen zwei hochzugfeste Drahtgeflechte, die den Druck aufnehmen.
Im Vergleich zur kompakten 2SC-Bauform nach DIN EN 857 baut 2SN etwas kräftiger und besitzt einen größeren Außendurchmesser. Für feste Installationen, Verrohrungen und Anwendungen mit ausreichend Platz ist das eine bewährte und robuste Wahl; 2SC ist dagegen bei beengten Einbausituationen und engen Biegeradien im Vorteil.
Glatte Außendecke
Die Außendecke besitzt eine glatte Oberfläche. Gegenüber der gewickelten Ausführung lässt sie sich leichter abwischen, nimmt weniger Schmutz auf und gleitet besser über Kanten und Flächen.
Die Decke ist abriebfest sowie öl-, ozon-, druck- und witterungsbeständig. Innenseele und Außendecke bestehen aus synthetischem Gummi.
Temperaturbereich bis +150 °C
Der Einsatzbereich reicht von -40 °C bis +150 °C. Der Schlauch eignet sich damit für Kaltwasser- ebenso wie für Heißwasseranwendungen. Die zulässige Höchsttemperatur der übrigen Systemkomponenten darf dabei nicht überschritten werden.
Typische Einsatzbereiche
- SB-Waschplätze und Waschanlagen
- Deckenkreisel und Schlauchaufroller
- Anlagen- und Maschinenbau
- feste Hochdruck-Verrohrungen und Ringleitungen
- stationäre Hochdruckreiniger und Pumpenstationen
- Anwendungen mit hoher Fördermenge
- Industrie und Produktion
- Landwirtschaft
- Reparatur und Ersatz vorhandener Schläuche mit DKOL-Anschluss
Vor der Bestellung prüfen
Damit der Schlauch passt, sollten drei Punkte übereinstimmen:
-
Anschlussart: DKOL, also metrischer Dichtkegel mit O-Ring – nicht zu verwechseln mit DKO/DKOS (schwere Baureihe) oder flach dichtenden Verschraubungen.
-
Gewindegröße: M18x1,5, entsprechend Baugröße 12L.
-
Nennweite: DN10. Ein Wechsel der Nennweite verändert Durchfluss und Druckverlust und sollte mit der Anlagenauslegung abgestimmt sein.
Bei Unsicherheit senden Sie uns gerne ein Foto der vorhandenen Verschraubung oder die Bezeichnung Ihres bisherigen Schlauchs – wir prüfen die Passform für Sie.
Häufige Fragen
Worin unterscheidet sich der blaue vom schwarzen DN10 2SN?
Ausschließlich in der Farbe. Nennweite, Aufbau, Arbeitsdruck, Platzdruck, Temperaturbereich und Anschlüsse sind bei beiden Ausführungen identisch.
Was ist der Vorteil von DN10 gegenüber DN08?
DN10 besitzt den größeren Innenquerschnitt. Dadurch sinkt die Strömungsgeschwindigkeit bei gleicher Wassermenge und der Druckverlust über die Leitung fällt geringer aus. Besonders bei hohen Fördermengen und langen Leitungswegen ist das ein spürbarer Vorteil.
Hält der DN10 Schlauch mehr Druck aus als der DN08?
Nein. Beide 2SN-Ausführungen sind für 400 bar Arbeitsdruck ausgelegt. Der Unterschied liegt ausschließlich im Querschnitt und damit im Durchfluss.
Kann ich von DN08 auf DN10 wechseln, ohne die Verschraubungen zu ändern?
Ja, sofern die Anschlussart identisch ist. Beide Nennweiten dieser Reihe besitzen denselben DKOL M18x1,5-Anschluss. Der DN10-Schlauch ist etwas schwerer und benötigt einen größeren Biegeradius.
Was bedeutet 4-fache Sicherheit?
Der Platzdruck des Schlauchs liegt beim Vierfachen des zulässigen Arbeitsdrucks – bei 400 bar Arbeitsdruck also bei über 1600 bar. Dieser Sicherheitsfaktor ist im Hochdruckbereich Standard und fängt Druckwechsel, Temperaturschwankungen und mechanische Belastung ab.
Was bedeutet DKOL?
DKOL steht für Dichtkegel mit O-Ring in der leichten Baureihe. Die Abdichtung erfolgt über einen 24°-Innenkonus und einen O-Ring, nicht über das Gewinde.
Welcher Rohrgröße entspricht M18x1,5?
M18x1,5 entspricht der Baugröße 12L der leichten Baureihe.
Worin unterscheiden sich DKOL und DKOS?
DKOL gehört zur leichten Baureihe (L), DKOS zur schweren Baureihe (S). Beide arbeiten mit Dichtkegel und O-Ring, unterscheiden sich aber in Gewindegröße und Druckstufe und sind nicht untereinander austauschbar.
Welche Längen sind erhältlich?
Der Hochdruckschlauch wird in 4, 5, 10, 15, 20, 25 und 30 Metern angeboten. Alle Varianten sind technisch identisch aufgebaut.
Was bedeutet 2SN?
2SN bezeichnet nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen.
Ist der Schlauch für Heißwasser geeignet?
Ja. Der Temperaturbereich reicht von -40 °C bis +150 °C. Alle weiteren Komponenten müssen ebenfalls für die verwendete Temperatur ausgelegt sein.
Kann ich den Schlauch selbst montieren?
Ja, sofern die Anschlüsse übereinstimmen und die Anlage drucklos und entleert ist. Verwenden Sie einen neuen O-Ring und ziehen Sie die Verschraubung nach Herstellervorgabe an.
Was ist bei der Lagerung zu beachten?
Hochdruckschläuche sollten kühl, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden. Knicke und enge Radien unterhalb des zulässigen Biegeradius sind zu vermeiden.
