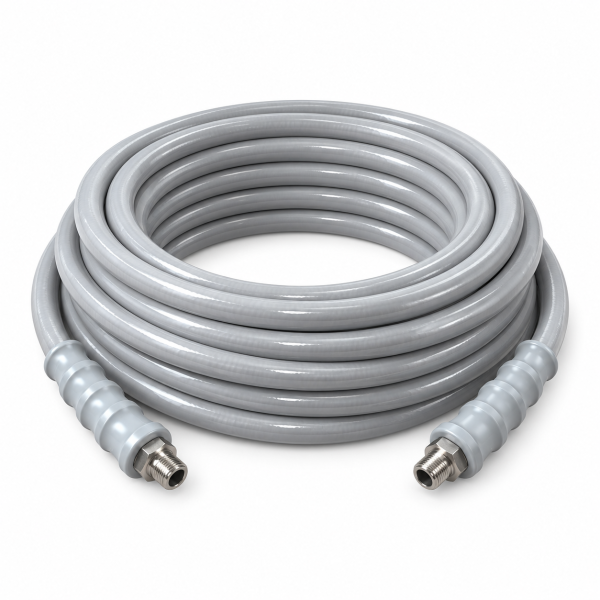

Hochdruckschlauch greyflex® DN10 275 bar 3/8" AGR – für Lebensmittelbetriebe und Schwimmbäder
Der greyflex® Hochdruckschlauch DN10 ist ein grauer Profi-Hochdruckschlauch mit Edelstahl-Armaturen, entwickelt für hygienisch anspruchsvolle Nassbereiche. Er besitzt beidseitig einen AGR 3/8"-Anschluss mit grauem Knickschutz und ist in den Längen 10, 15, 20, 25 und 30 Metern erhältlich.
Ausgelegt ist er für einen Arbeitsdruck von 275 bar bei einem Platzdruck von 1100 bar und einen Temperaturbereich von -40 °C bis +120 °C. Der Außendurchmesser beträgt 17,4 mm.
DN10 oder DN08 – welche Nennweite ist die richtige?
Den greyflex® gibt es in zwei Nennweiten, identisch aufgebaut und beide mit Edelstahl-Armaturen. Der Unterschied liegt im Innendurchmesser – und der entscheidet über zwei Dinge: über den zulässigen Arbeitsdruck und über den Druck, der tatsächlich an der Düse ankommt.
Bei DN10 sind es 275 bar statt 250 bar bei DN08. Wichtiger für die Praxis ist aber der Strömungsquerschnitt: Zehn Millimeter Innendurchmesser bieten rund 56 Prozent mehr Querschnitt als acht Millimeter. Dieselbe Wassermenge strömt langsamer durch den Schlauch, der Reibungsverlust fällt deutlich geringer aus.
-
DN08 genügt bei moderater Wasserleistung und kürzeren Leitungswegen. Der Schlauch ist leichter und wendiger – im Nassbereich ein spürbarer Vorteil beim Tragen und Aufrollen.
-
DN10 ist die richtige Wahl bei hoher Wasserleistung, bei langen Leitungswegen und immer dann, wenn Ihr Gerät für mehr als 250 bar ausgelegt ist.
Im Zweifel gilt: Die größere Nennweite kostet etwas Gewicht, bringt aber Druck an der Düse zurück. Bei langen Leitungen ist das der wirksamere Hebel als jede Steigerung am Gerät.
Grau statt schwarz – und warum das hier entscheidend ist
In Lebensmittelbetrieben, Schwimmbädern und Wellnessbereichen wird auf hellen Fliesen, Epoxidböden und Edelstahlflächen gearbeitet. Ein schwarzer Gummischlauch, der dort täglich über den Boden gezogen wird, hinterlässt dunkle Abriebspuren – und die müssen anschließend zusätzlich entfernt werden.
Die graue Decke aus thermoplastischem Elastomer löst genau dieses Problem. Sie ist:
-
markierungsarm – keine schwarzen Schleifspuren auf hellen Böden
-
schmutzunempfindlich und glatt – der Schlauch lässt sich einfach absprühen, Schmutz setzt sich nicht in einer Gewebestruktur fest
-
besonders abriebfest – ausgelegt für raue Böden und den täglichen Dauereinsatz
-
optisch passend zu Edelstahl und hellen Hygienebereichen
Edelstahl-Armaturen – kein Rost im Nassbereich
Die Fassungen und Nippel dieses Schlauchs bestehen aus Edelstahl. Das ist in diesen Einsatzbereichen kein Ausstattungsdetail, sondern der eigentliche Unterschied zu einem Standardschlauch.
Verzinkte Armaturen setzen unter dauerhafter Feuchtigkeit, bei Chlorbelastung im Schwimmbad und beim Kontakt mit alkalischen Reinigern nach einiger Zeit Flugrost an. Auf weißen Fliesen und Edelstahlflächen ist das nicht nur ein optisches Problem, sondern bei Hygienekontrollen ein Beanstandungsgrund.
Edelstahl-Armaturen bleiben dagegen dauerhaft blank, lassen sich sauber desinfizieren und überstehen auch häufiges Ab- und Anschrauben ohne Korrosion am Gewinde.
Wichtiger Hinweis zur Lebensmitteleignung
Der greyflex® ist ein Reinigungsschlauch für den Einsatz in Lebensmittel- und Getränkebetrieben – also für die Reinigung von Produktionsräumen, Maschinen, Böden, Behältern und Anlagen.
Er ist kein Lebensmittelschlauch im Sinne einer Kontaktzulassung. Eine Freigabe für den direkten Kontakt mit Lebensmitteln oder für die Förderung von Trinkwasser nach LFGB oder EU-Verordnung 1935/2004 liegt für diesen Schlauch nicht vor.
Freigegeben ist er für Wasser, Wasser-Öl-Emulsionen und Wasser-Reinigungsmittel-Gemische. Bei speziellen Desinfektions- und Reinigungsmitteln prüfen Sie bitte zusätzlich die Materialfreigabe des Mittelherstellers.
Beständig gegen Fett, Öl, UV und Ozon
Die Decke ist fett-, öl-, UV-, ozon- und witterungsbeständig. Die Fettbeständigkeit ist in der Lebensmittelverarbeitung der praktisch relevanteste Punkt: Tierische und pflanzliche Fette greifen viele Gummimischungen an und lassen sie quellen oder spröde werden. Die TPE-Decke des greyflex® ist dafür ausgelegt.
Die UV- und Ozonbeständigkeit wiederum zählt im Freibad und bei Außenanlagen, wo der Schlauch dauerhaft Sonne und Witterung ausgesetzt ist.
Leicht und kälteflexibel
Gegenüber einem klassischen Gummischlauch gleicher Nennweite ist der greyflex® deutlich leichter. Wer über eine ganze Schicht mit der Pistole arbeitet, merkt das unmittelbar – ebenso, wenn der Schlauch ständig um Maschinen, Becken und Ecken geführt werden muss.
Der Einsatzbereich beginnt bei -40 °C. Der Schlauch bleibt damit auch in Kühl- und Tiefkühlbereichen sowie in unbeheizten Hallen geschmeidig und legt sich weich, statt sich zu stellen.
Der geringe zulässigen Mindestbiegeradius unterstützt das: Der Schlauch lässt sich eng führen, ohne dass die Armierung Schaden nimmt – hilfreich in beengten Produktionsbereichen und an Schlauchaufrollern.
Aufbau und Belastbarkeit
Der Schlauch ist mehrlagig aufgebaut:
- Innenseele aus PES
-
Vermessingtes Drahtgeflecht für die Druckaufnahme
- Gewebeeinlage
-
Glatte Außendecke aus thermoplastischem Elastomer, grau
Die Vermessingung des Drahtgeflechts schützt den Draht zusätzlich vor Korrosion – relevant genau dort, wo dauerhaft mit Wasser, Dampf und Reinigungschemie gearbeitet wird.
Daraus ergibt sich ein Arbeitsdruck von 275 bar (27,5 MPa), ein Prüfdruck von 500 bar und ein Platzdruck von 1100 bar – das entspricht dem im Hochdruckbereich vorgeschriebenen Sicherheitsfaktor 4.
Maßgeblich für den zulässigen Arbeitsdruck bleibt immer die schwächste Komponente des Gesamtsystems. Hochdruckreiniger, Pistole, Kupplungen, Schlauch und Lanze müssen für die gefahrenen Werte ausgelegt sein.
Temperaturbereich bis +120 °C
Der Einsatzbereich reicht von -40 °C bis +120 °C. Damit ist der Schlauch für Kalt- und Warmwasseranwendungen geeignet, wie sie in der Betriebsreinigung üblich sind.
Bitte beachten: Die Obergrenze liegt bei 120 °C und damit unter der Freigabe klassischer stahlarmierter Heißwasserschläuche. Wenn Ihr Gerät höhere Temperaturen fährt, prüfen Sie die tatsächliche Betriebstemperatur oder wählen Sie eine Ausführung mit höherer Temperaturfreigabe.
AGR 3/8" beidseitig mit grauem Knickschutz
Beide Schlauchenden besitzen ein Außengewinde 3/8 Zoll (AGR) in Edelstahl, jeweils mit grauem Knickschutz.
- Eingang: AGR 3/8" mit grauem Knickschutz
- Ausgang: AGR 3/8" mit grauem Knickschutz
Der Knickschutz entlastet den Übergang zwischen Armatur und Schlauch – die Stelle, an der im Alltag die meisten Schäden entstehen, weil dort beim Ziehen, Aufrollen und Umlenken die höchsten Biegekräfte wirken.
Das passende Gegenstück trägt ein 3/8"-Innengewinde – etwa eine Handverschraubung zur Pistole, eine Drehverschraubung oder ein Gegennippel. Im Hygienebereich empfiehlt sich auch hier eine Ausführung in Edelstahl. Vergleichen Sie vor der Bestellung die Anschlüsse Ihres vorhandenen Schlauchs.
Welche Länge ist die richtige?
10 Meter: Für kompakte Arbeitsbereiche und Anwendungen nah am Gerät – einzelne Maschinen, Küchenbereiche, kleinere Räume.
15 Meter: Die praxisgerechte Standardlänge für Produktionsräume, Beckenumgänge und Sanitärbereiche.
20 und 25 Meter: Für größere Produktionshallen, Schwimmhallen und weitläufige Nassbereiche, in denen das Gerät an einem Platz stehen bleiben soll.
30 Meter: Für große Betriebe und Anlagen mit weiten Wegen. Bei dieser Länge empfehlen wir einen Schlauchaufroller – das schont den Schlauch und hält den Boden frei, was im Hygienebereich ohnehin gefordert ist.
Grundsätzlich gilt: so kurz wie möglich, so lang wie nötig. Jeder zusätzliche Meter erzeugt Reibungsverlust in der Leitung und muss mitgezogen werden.
Typische Einsatzbereiche
- Lebensmittelverarbeitung und -produktion
- Getränkeindustrie und Brauereien
- Metzgereien, Bäckereien und Großküchen
- Molkereien und Käsereien
- Fischzucht und Fischverarbeitung
- Schwimmbäder, Freibäder und Schwimmhallen
- Wellness-, Sauna- und Sanitärbereiche
- Kühl- und Tiefkühlbereiche
- Pharma- und Kosmetikproduktion
- Reinigungsdienstleister im Hygienebereich
Pflege und Sichtprüfung
Spülen Sie den Schlauch nach dem Einsatz mit klarem Wasser ab. Die glatte Decke lässt sich einfach reinigen und trocknet zügig ab – im Hygienebereich ein Vorteil, weil sich keine Restfeuchte in einer Gewebestruktur hält.
Prüfen Sie den Schlauch regelmäßig auf Beschädigungen, insbesondere an den Übergängen zu den Armaturen. Ein Schlauch mit beschädigter Decke oder freiliegendem Geflecht muss ersetzt werden.
Vermeiden Sie enge Radien unterhalb des zulässigen Mindestbiegeradius und lagern Sie den Schlauch aufgerollt statt geknickt.
Technische Daten
| Schlauchtyp |
greyflex |
| Nennweite |
DN 10 |
| Länge |
10 bis 30 m (wählbar) |
| Max. Arbeitsdruck |
275 bar |
| Platzdruck |
1100 bar |
| Temperaturbereich |
-40 °C bis +120 °C |
| Außendurchmesser |
17,4 mm |
| Decke |
glatte Decke |
| Farbe |
Grau |
| Anschluss |
3/8" AG, 3/8" AGR beidseitig |
| Armaturen |
Edelstahl Armaturen |
| Artikelnummer |
HDS104995 |
Häufige Fragen
Ist der greyflex® ein Lebensmittelschlauch?
Nein, nicht im Sinne einer Kontaktzulassung. Er ist ein Reinigungsschlauch für den Einsatz in Lebensmittelbetrieben – also für die Reinigung von Räumen, Maschinen und Anlagen. Eine Freigabe für direkten Lebensmittelkontakt oder Trinkwasserförderung liegt nicht vor.
Warum ist der Schlauch grau?
Damit er auf hellen Fliesen und Böden keine dunklen Abriebspuren hinterlässt. In Lebensmittelbetrieben und Schwimmbädern ist das der Hauptgrund für diese Ausführung.
Sind die Anschlüsse wirklich aus Edelstahl?
Ja, die Armaturen sind in Edelstahl ausgeführt. Sie rosten dadurch auch bei dauerhafter Nässe und Chlorbelastung nicht – ein wesentlicher Punkt im Hygiene- und Schwimmbadbereich.
Ist der Schlauch chlorbeständig?
Die Decke ist gegenüber üblicher Schwimmbadatmosphäre und Reinigungsmittelgemischen beständig, die Armaturen bestehen aus Edelstahl. Bei konzentrierten Desinfektionsmitteln prüfen Sie bitte zusätzlich die Freigabe des Mittelherstellers.
Wie hoch sind Arbeits- und Platzdruck?
Der Arbeitsdruck beträgt 275 bar (27,5 MPa), der Prüfdruck 550 bar und der Platzdruck 1100 bar. Das entspricht dem Sicherheitsfaktor 4.
Welchen Außendurchmesser und Biegeradius hat der Schlauch?
Der Außendurchmesser beträgt 17,4 mm bei einer Nennweite von DN10 / 10 mm.
Ist der Schlauch für Heißwasser geeignet?
Bis 120 °C ja. Liegt die Temperatur Ihres Gerätes darüber, benötigen Sie eine Ausführung mit höherer Temperaturfreigabe.
Funktioniert der Schlauch auch im Kühlhaus?
Ja. Der Einsatzbereich beginnt bei -40 °C, der Schlauch bleibt auch bei Minusgraden flexibel und handhabbar.
Welche Längen sind erhältlich?
Der Hochdruckschlauch wird in 10, 15, 20, 25 und 30 Metern angeboten. Alle Varianten sind technisch identisch aufgebaut.
Welches Gegenstück brauche ich?
Der Schlauch hat beidseitig ein 3/8"-Außengewinde. Das Gegenstück trägt entsprechend ein 3/8"-Innengewinde – etwa eine Handverschraubung zur Pistole oder eine Drehverschraubung.
