Automatik Schlauchaufroller ST-Reihe - Made in Germany

Automatik Schlauchaufroller ST-Reihe - Made in Germany

Artikelnummer: HDS104997
Hersteller: R+M Suttner

• Modell: ST-20 / ST-30 / ST-40 / ST-60
• Ausführung: Stahl pulverbeschichtet (RAL 7016) oder Edelstahl V2A
• Max. Schlauchaufnahme mit DN08: 20 / 30 / 40 m, in Edelstahl auch 60 m
• Mit DN10-Schlauch: ca. 15 / 22 / 30 m, in Edelstahl ca. 45 m
• Nennweite: DN10 – geeignet für Schläuche in DN08 und DN10
• Max. Betriebsdruck: 400 bar
• Max. Temperatur: 90 °C (Sonderausführung bis 180 °C)
• Eingang: 3/8" Innengewinde
• Ausgang: 3/8" Innengewinde
• Federrückzug: Federbandstahl
• Arretierung: 8 Rastpositionen je Umdrehung
• Lager: wartungsfreie Kunststoff-Gleitlager
• Art.Nr.: HDS104997

Ausführung
Länge

495,89 €

inkl. 19% USt. , zzgl.

4,63 ShopVote Kauf auf Rechnung Versand mit DHL, DPD & UPS

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Angaben zur Produktsicherheit
Bewertungen

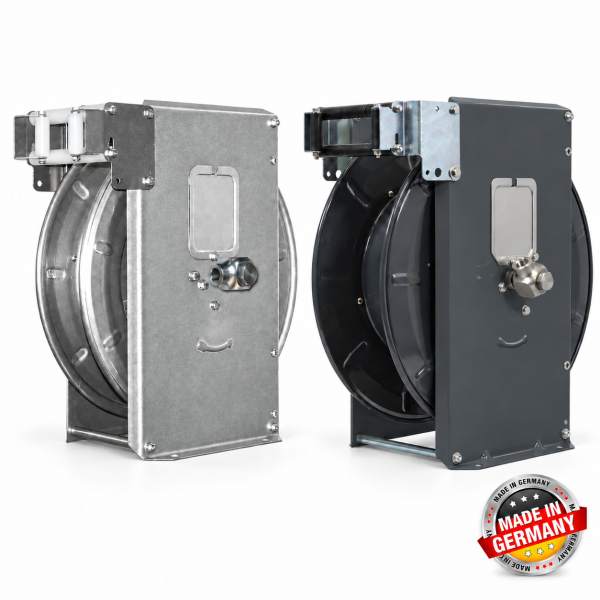

Automatik Schlauchaufroller ST-Reihe – Made in Germany

Der automatische Schlauchaufroller der ST-Reihe rollt den Hochdruckschlauch über einen Federrückzug selbsttätig wieder ein. Wählbar in Stahl pulverbeschichtet oder Edelstahl V2A und in vier Größen von 20 bis 60 Metern Schlauchaufnahme. Gefertigt wird die Baureihe von der Theodor Henrichs GmbH in Deutschland.

Der Aufroller wird ohne Schlauch geliefert. Die passende Wandschwenkkonsole können Sie bei der Bestellung optional dazuwählen.

Was ein automatischer Aufroller im Alltag ändert

Ein Hochdruckschlauch, der nach der Arbeit auf dem Boden liegen bleibt, ist gleich dreifach ein Problem: Er wird beim nächsten Durchgang überfahren oder eingeklemmt, er nimmt Schmutz und Feuchtigkeit auf, und er ist eine Stolperstelle.

Der Federrückzug aus Federbandstahl nimmt Ihnen diese Arbeit ab. Sie ziehen den Schlauch bis zur gewünschten Länge heraus, die Arretierung hält ihn dort – acht Rastpositionen je Umdrehung bedeuten, dass sich praktisch jede Arbeitslänge fixieren lässt. Nach kurzem Nachziehen läuft der Schlauch kontrolliert wieder auf die Trommel.

Das dauert Sekunden statt Minuten. Und weil der Schlauch aufgewickelt statt geknickt gelagert wird, hält er deutlich länger – gerade der Übergang zur Armatur, wo die meisten Schläuche zuerst versagen, wird geschont.

Pulverbeschichtet oder Edelstahl – welche Ausführung?

Beide Ausführungen sind technisch identisch aufgebaut und arbeiten mit derselben Automatik. Der Unterschied liegt allein im Korrosionsschutz des Rahmens – und der entscheidet über die Lebensdauer am Montageort.

Stahl pulverbeschichtet (RAL 7016): die wirtschaftliche Wahl für Werkstatt, Halle und überdachte Waschplätze. Vom Hersteller für den Einsatz in trockener Umgebung ausgewiesen.
Edelstahl V2A: für dauerhaft feuchte und aggressive Umgebungen – Stall, Melkstand, Lebensmittelbetrieb, Schwimmbad, Außenmontage.

Die Faustregel: Sobald regelmäßig mit Wasser, Reinigungs- oder Desinfektionsmitteln gearbeitet wird oder der Aufroller im Freien hängt, ist Edelstahl die richtige Wahl. Eine durchgescheuerte Pulverbeschichtung rostet genau dort weiter, wo man es zuerst nicht sieht – unter der Schicht. Die 60-Meter-Ausführung gibt es ausschließlich in Edelstahl.

Welche Größe ist die richtige?

Der ST-20 nimmt bis zu 20 Meter Schlauch auf und ist damit die kompakteste Größe der Baureihe. Passend für einen Waschplatz, eine einzelne Maschine oder einen überschaubaren Arbeitsbereich – die Trommel bleibt klein genug, um auch in beengten Räumen sinnvoll zu hängen.

Der ST-30 fasst bis zu 30 Meter Schlauch. Das ist die gängigste Größe für Werkstätten, Ställe und Produktionsräume mittlerer Größe: Sie erreichen den gesamten Raum von einem festen Montagepunkt aus, ohne den Aufroller umzusetzen.

Der ST-40 nimmt bis zu 40 Meter Schlauch auf und deckt große Hallen und weitläufige Außenbereiche ab. Achten Sie bei dieser Größe auf einen tragfähigen Montageuntergrund – Trommel und Schlauch bringen zusammen ein spürbares Gewicht auf die Wand.

Der ST-60 ist mit bis zu 60 Metern die größte Ausführung der Baureihe und ausschließlich in Edelstahl erhältlich. Er richtet sich an Betriebe, die von einem einzigen Anschlusspunkt aus mehrere Bereiche erreichen wollen. Bei dieser Schlauchlänge lohnt ein Blick auf die Wasserleistung des Geräts, damit an der Düse genug ankommt.

DN08 oder DN10 – wie viel Schlauch passt wirklich auf die Trommel?

Alle Meterangaben der Baureihe beziehen sich auf einen DN08-Hochdruckschlauch mit rund 15 mm Außendurchmesser. Ein DN10-Schlauch misst etwa 17,4 mm im Außendurchmesser – jede Lage auf der Trommel wird dicker, und es passt entsprechend weniger Schlauch auf die gleiche Trommel.

Modell	DN08 (ca. 15 mm AD)	DN10 (ca. 17,4 mm AD)
ST-20	20 m	ca. 15 m
ST-30	30 m	ca. 22 m
ST-40	40 m	ca. 30 m
ST-60	60 m	ca. 45 m

Als Faustregel: Mit DN10 nimmt die Trommel rund ein Viertel weniger Schlauchlänge auf. Die DN08-Werte sind Herstellerangaben, die DN10-Werte aus dem Verhältnis der Querschnittsflächen errechnete Richtwerte. Wenn Sie mit DN10 arbeiten und eine bestimmte Reichweite brauchen, wählen Sie die nächstgrößere Ausführung.

Technik und Ausstattung

Max. Betriebsdruck 400 bar bei 90 °C; eine Sonderausführung bis 180 °C ist auf Anfrage möglich
Wartungsfreie Kunststoff-Gleitlager, beständig gegen Feuchtigkeit und Chemikalien – kein Nachschmieren, kein Lagerrost
Drehgelenk mit Edelstahlachse für die Druckwasserführung in die drehende Trommel
Federrückzug mit Arretierung, acht Rastpositionen je Umdrehung
Ein- und Ausgang jeweils 3/8" Innengewinde
Nennweite DN10 – passend für Hochdruckschläuche in DN08 und DN10
Konform zur EU-Maschinenrichtlinie 2006/42/EG

Lieferumfang

Automatischer Schlauchaufroller mit Federrückzug und Arretierung
Drehgelenk

Ohne Hochdruckschlauch. Passende Schläuche in DN08 für Trommelmontage führen wir separat im Sortiment – achten Sie darauf, dass der Schlauch nur an einem Ende einen Knickschutz trägt, damit er sauber auf die Trommel läuft.

Wandschwenkkonsole – optional zubestellbar

Die Wandschwenkkonsole ist nicht im Lieferumfang enthalten, lässt sich aber direkt bei der Bestellung dazuwählen. Sie erlaubt es, den Aufroller zur Arbeitsrichtung zu schwenken.

Das ist mehr als Komfort: Läuft der Schlauch schräg von der Trommel, scheuert er an der Führung und wickelt sich ungleichmäßig auf. Wer den Aufroller an einer Wand montiert und in wechselnde Richtungen arbeitet, sollte die Konsole einplanen. Bei Deckenmontage oder immer gleicher Arbeitsrichtung kann sie entfallen.

Montage

Möglich sind Wand-, Decken- und Bodenmontage. Montieren Sie den Aufroller so, dass der Schlauch frei hängt und nicht über Kanten läuft, und wählen Sie einen tragfähigen Untergrund – bei den großen Ausführungen kommt mit gefüllter Trommel einiges an Gewicht zusammen.

Typische Einsatzbereiche

Werkstatt und Maschinenhalle
Waschplatz und Fahrzeugpflege
Stall, Melkstand und Futtertisch
Lebensmittel- und Getränkebetriebe
Schwimmbad und Wellnessbereich
Produktion, Lager und Logistik
Kommunale Betriebshöfe

Wartung und Pflege

Prüfen Sie regelmäßig den festen Sitz der Befestigung, den Zustand des Drehgelenks und den Lauf der Trommel. Die Gleitlager sind wartungsfrei und müssen nicht nachgeschmiert werden.

Lösen Sie die Trommel niemals bei gespanntem Federrückzug – dieser steht unter erheblicher Vorspannung.

Passende Konsolen

Die Konsole wählen Sie nach Montageort und Zugrichtung – Details stehen jeweils beim Artikel.

Winkelkonsole KHDr (rechtwinklig zur Wand), Rechtwinklig zur Wand ST 14+20 | Art.Nr.: HDS104998
Winkelkonsole KHDr (rechtwinklig zur Wand), Rechtwinklig zur Wand ST 30+40 | Art.Nr.: HDS104999
Winkelkonsole KHDp (parallel zur Wand), Parallel zur Wand ST 14+20 | Art.Nr.: HDS105000
Winkelkonsole KHDp (parallel zur Wand), Parallel zur Wand ST 30+40 | Art.Nr.: HDS105001
Wand- und Deckenkonsole KWH, ST 14+20 | Art.Nr.: HDS105002
Wand- und Deckenkonsole KWH, ST 30 | Art.Nr.: HDS105003
Wand- und Deckenkonsole KWH, ST 40 | Art.Nr.: HDS105004
Gegenplatte STG (für Leichtbau- und Hohlwände), ST 14+20 | Art.Nr.: HDS105005
Gegenplatte STG (für Leichtbau- und Hohlwände), ST 30+40 | Art.Nr.: HDS105006

Technische Daten

Modell	ST-20 / ST-30 / ST-40 / ST-60
Ausführung	Stahl pulverbeschichtet (RAL 7016) oder Edelstahl V2A
Max. Schlauchaufnahme mit DN08	20 / 30 / 40 m, in Edelstahl auch 60 m
Mit DN10-Schlauch	ca. 15 / 22 / 30 m, in Edelstahl ca. 45 m
Nennweite	DN10 – geeignet für Schläuche in DN08 und DN10
Max. Betriebsdruck	400 bar
Max. Temperatur	90 °C (Sonderausführung bis 180 °C)
Eingang	3/8" Innengewinde
Ausgang	3/8" Innengewinde
Federrückzug	Federbandstahl
Arretierung	8 Rastpositionen je Umdrehung
Lager	wartungsfreie Kunststoff-Gleitlager
Artikelnummer	HDS104997

Häufige Fragen

Ist ein Schlauch im Lieferumfang enthalten?
Nein. Der Aufroller wird ohne Hochdruckschlauch geliefert. Passende Schläuche in DN08 für Trommelmontage finden Sie in unserem Sortiment.

Ist die Wandschwenkkonsole dabei?
Nein, sie ist optional. Sie können sie bei der Bestellung dazuwählen.

Was bedeutet die Meterangabe?
Sie gibt an, wie viel Schlauch die Trommel aufnimmt – bezogen auf einen DN08-Schlauch mit rund 15 mm Außendurchmesser. Sie ist keine Angabe zu einem mitgelieferten Schlauch.

Wie viel Schlauch passt auf die Trommel, wenn ich DN10 verwende?
Rund ein Viertel weniger als bei DN08, weil ein DN10-Schlauch mit etwa 17,4 mm einen größeren Außendurchmesser hat als ein DN08-Schlauch mit rund 15 mm. Richtwerte: ST-20 ca. 15 m, ST-30 ca. 22 m, ST-40 ca. 30 m, ST-60 ca. 45 m. Brauchen Sie mit DN10 die volle Länge, nehmen Sie die nächstgrößere Ausführung.

Worin unterscheiden sich die beiden Ausführungen?
Nur im Rahmenmaterial. Pulverbeschichteter Stahl in RAL 7016 ist wirtschaftlicher und für trockene bis normal belastete Umgebungen gedacht, Edelstahl V2A für dauerhaft nasse, aggressive oder Außenbereiche.

Warum gibt es 60 Meter nur in Edelstahl?
Die größte Ausführung der Baureihe, der ST-60, wird ausschließlich mit Edelstahlrahmen gefertigt.

Wie viel Druck und welche Temperatur sind zulässig?
Bis 400 bar bei maximal 90 °C. Eine Sonderausführung bis 180 °C ist auf Anfrage möglich. Maßgeblich bleibt immer die schwächste Komponente Ihrer Anlage.

Welchen Anschluss hat der Aufroller?
Ein- und Ausgang sind jeweils 3/8" Innengewinde.

Passt auch ein DN10-Schlauch?
Ja. Der Aufroller ist in DN10 ausgeführt. Beachten Sie nur, dass ein DN10-Schlauch einen größeren Außendurchmesser hat und die aufnehmbare Länge dadurch um rund ein Viertel sinkt.

Angaben zur Produktsicherheit

Herstellerinformationen:

R+M de Wit GmbH
Bertha-Benz-Allee 7-11
Heiligenhaus, , 42579
info@rm-suttner.com
https://www.rm-suttner.com

Produkteigenschaft	Wert
Max. Druck:	400 bar
Max. Temperatur:	90°C
Material:	Edelstahl (V2A)Stahl pulverbeschichtet
Innengewinde:	3/8"
Nennweite:	DN 08 DN 10
Versandgewicht:	1,26 kg
Artikelgewicht:	1,01 kg
Inhalt:	1,00 Stück
