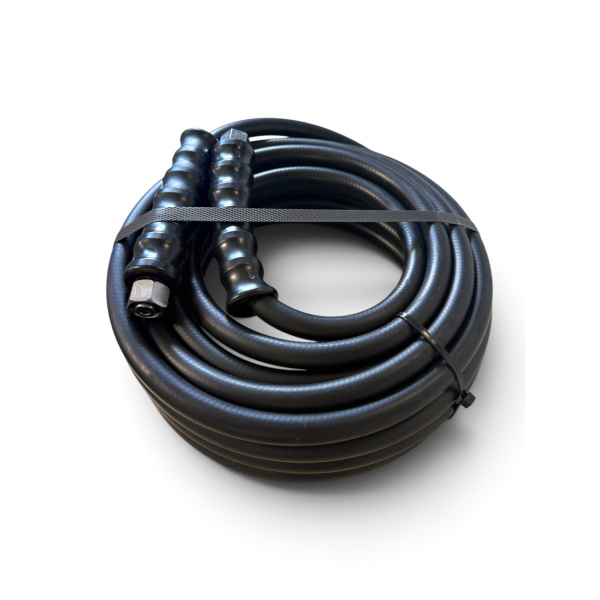

Hochdruckschlauch DN08 2SN Schwarz glatt 400 bar – M18x1,5 DKOL
Dieser Hochdruckschlauch DN08 in 2SN-Ausführung ist für den professionellen Dauereinsatz im Hochdruckbereich ausgelegt. Er besitzt beidseitig einen DKOL M18x1,5-Anschluss sowie eine glatte schwarze Außendecke und ist in acht Längen von 5 bis 50 Metern erhältlich.
Mit zwei Stahldrahteinlagen, einem Arbeitsdruck von 400 bar und einem Temperaturbereich von -40 °C bis +150 °C eignet er sich für anspruchsvolle Anwendungen in Industrie, Waschtechnik, Anlagen- und Maschinenbau.
DKOL M18x1,5 – der metrische Dichtkegel-Anschluss
DKOL steht für Dichtkegel mit O-Ring, leichte Baureihe. Die Abdichtung erfolgt dabei über einen 24°-Innenkonus in Verbindung mit einem O-Ring – nicht über das Gewinde selbst. Das Gewinde übernimmt ausschließlich die Verspannung.
Daraus ergeben sich mehrere praktische Vorteile:
-
Zuverlässige Dichtheit auch bei hohen Drücken und Druckwechseln
-
Wiederholt lösbar, ohne dass die Dichtfunktion leidet – ideal für Wartung und Umbauten
-
Kein zusätzliches Dichtmittel erforderlich
-
Definierte Montage über den Konus, unabhängig vom Anzugsmoment am Gewinde
Die Größe M18x1,5 entspricht der Rohrbaugröße 12L und ist eine der gängigsten metrischen Anschlussgrößen im Hochdruck- und Hydraulikbereich.
Wichtig: Der O-Ring ist ein Verschleißteil. Wir empfehlen, bei jeder Neumontage einen passenden neuen O-Ring zu verwenden.
Acht Längen von 5 bis 50 Meter
Der Hochdruckschlauch ist in 5, 7,5, 10, 15, 20, 25, 30 und 50 Metern erhältlich. Nennweite, Druckstufe, Anschlussart und Ausführung sind bei allen Varianten identisch – unterschiedlich ist ausschließlich die Länge.
Diese Auswahl deckt von der kurzen Geräteverbindung bis zur weiträumigen Anlageninstallation praktisch jeden Bedarf ab, ohne dass Schlauch gekürzt oder unnötig lang verlegt werden muss.
5 und 7,5 Meter: Kurze Verbindungen innerhalb einer Anlage – etwa vom Pumpenausgang zur Verteilung, zum Deckenkreisel oder zwischen zwei Anlagenteilen. Geringe Druckverluste und übersichtliche Verlegung.
10 und 15 Meter: Die klassischen Arbeitslängen. 10 Meter für kompakte Arbeitsbereiche, 15 Meter als praxisgerechter Allrounder mit spürbar größerem Radius.
20, 25 und 30 Meter: Für große Waschplätze, Hallen, Maschinen und Anwendungen mit weiter Distanz zwischen Pumpe und Verbraucher.
50 Meter: Für weiträumige Installationen, lange Leitungswege und feste Verlegung über größere Strecken. Bei dieser Länge sollte die Auslegung der Anlage besonders berücksichtigt werden – siehe folgenden Abschnitt.
Länge richtig wählen: der Druckverlust
Bei der Längenwahl gilt der Grundsatz: so kurz wie möglich, so lang wie nötig.
Jeder Meter Schlauch erzeugt einen Reibungswiderstand. Der Druck, der an der Düse ankommt, ist deshalb immer etwas niedriger als der Druck am Pumpenausgang. Wie groß dieser Verlust ausfällt, hängt vor allem von drei Faktoren ab:
-
Schlauchlänge – der Verlust steigt näherungsweise proportional zur Länge
-
Durchflussmenge – je mehr Wasser gefördert wird, desto stärker fällt der Verlust aus
-
Nennweite – ein größerer Innendurchmesser reduziert die Strömungsgeschwindigkeit und damit den Verlust
In der Praxis bedeutet das: Für kurze und mittlere Längen ist DN08 bei üblichen Fördermengen gut geeignet. Wer 25, 30 oder 50 Meter benötigt und dabei mit hoher Wasserleistung arbeitet, sollte prüfen, ob eine größere Nennweite die bessere Wahl ist – oder ob sich die Leitung durch eine andere Anordnung der Anlage verkürzen lässt.
Bei Fragen zur Auslegung helfen wir gerne weiter. Teilen Sie uns dazu einfach Fördermenge, Betriebsdruck und die benötigte Leitungslänge mit.
2SN – zwei Stahldrahteinlagen für 400 bar
Die Bezeichnung 2SN steht für eine Schlauchkonstruktion mit zwei Stahldrahteinlagen nach DIN EN 853. Zwischen der Innenseele und der Außendecke liegen zwei hochzugfeste Drahtgeflechte, die den Druck aufnehmen.
Daraus ergibt sich ein Arbeitsdruck von 400 bar (40 MPa) bei einem Platzdruck von über 1600 bar. Die Sicherheitsreserve entspricht damit dem im Hochdruckbereich üblichen Verhältnis von 4:1.
Maßgeblich für den zulässigen Arbeitsdruck ist stets die schwächste Komponente im gesamten System. Pumpe, Armaturen, Verschraubungen, Schlauch und angeschlossene Bauteile müssen für die tatsächlich gefahrenen Werte ausgelegt sein.
2SN oder 2SC – worin liegt der Unterschied?
Beide Bauarten arbeiten mit zwei Stahldrahteinlagen. Der Unterschied liegt in der Bauform:
-
2SN nach DIN EN 853 ist die klassische Ausführung mit etwas größerem Außendurchmesser und entsprechend robustem Aufbau.
-
2SC nach DIN EN 857 ist die kompakte Variante mit kleinerem Außendurchmesser und geringerem Biegeradius – vorteilhaft bei beengten Einbausituationen.
Für feste Installationen, Verrohrungen und Anwendungen mit großzügigem Platzangebot ist die 2SN-Ausführung eine bewährte und robuste Wahl.
Glatte Außendecke
Die Außendecke besitzt eine glatte Oberfläche. Im Vergleich zur gewickelten Ausführung lässt sie sich einfacher abwischen, nimmt weniger Schmutz auf und gleitet besser über Kanten und Flächen – ein Vorteil überall dort, wo Sauberkeit und Optik eine Rolle spielen.
Die Decke ist abriebfest sowie öl-, ozon-, druck- und witterungsbeständig. Innenseele und Außendecke bestehen aus synthetischem Gummi.
Temperaturbereich bis +150 °C
Der Einsatzbereich reicht von -40 °C bis +150 °C. Der Schlauch ist damit sowohl für Kaltwasser- als auch für Heißwasseranwendungen geeignet. Die zulässige Höchsttemperatur der übrigen Systemkomponenten darf dabei nicht überschritten werden.
Typische Einsatzbereiche
- Anlagen- und Maschinenbau
- SB-Waschplätze und Waschanlagen
- Deckenkreisel und Schlauchaufroller
- feste Hochdruck-Verrohrungen und Ringleitungen
- stationäre Hochdruckreiniger und Pumpenstationen
- Industrie und Produktion
- Landwirtschaft
- Reparatur und Ersatz vorhandener Schläuche mit DKOL-Anschluss
Vor der Bestellung prüfen
Damit der Schlauch passt, sollten drei Punkte übereinstimmen:
-
Anschlussart: DKOL, also metrischer Dichtkegel mit O-Ring – nicht zu verwechseln mit DKO/DKOS (schwere Baureihe) oder Anschlüssen mit flach dichtender Verschraubung.
-
Gewindegröße: M18x1,5, entsprechend Baugröße 12L.
-
Nennweite: DN08. Eine abweichende Nennweite verändert den Durchfluss und die Druckverluste in der Leitung.
Bei Unsicherheit senden Sie uns gerne ein Foto der vorhandenen Verschraubung oder die Bezeichnung Ihres bisherigen Schlauchs – wir prüfen die Passform für Sie.
Häufige Fragen
Was bedeutet DKOL?
DKOL steht für Dichtkegel mit O-Ring in der leichten Baureihe. Die Abdichtung erfolgt über einen 24°-Innenkonus und einen O-Ring, nicht über das Gewinde.
Welcher Rohrgröße entspricht M18x1,5?
M18x1,5 entspricht der Baugröße 12L der leichten Baureihe.
Worin unterscheiden sich DKOL und DKOS?
DKOL gehört zur leichten Baureihe (L), DKOS zur schweren Baureihe (S). Beide arbeiten mit Dichtkegel und O-Ring, unterscheiden sich aber in Gewindegröße und Druckstufe und sind nicht untereinander austauschbar.
Welche Längen sind erhältlich?
Der Hochdruckschlauch wird in 5, 7,5, 10, 15, 20, 25, 30 und 50 Metern angeboten. Alle Varianten sind technisch identisch aufgebaut.
Welche Länge sollte ich wählen?
So kurz wie möglich und so lang wie nötig. Für Verbindungen innerhalb einer Anlage genügen häufig 5 oder 7,5 Meter, 10 und 15 Meter sind die klassischen Arbeitslängen, 20 bis 30 Meter eignen sich für große Waschplätze und Hallen. 50 Meter sind für weiträumige feste Installationen vorgesehen.
Verliere ich bei 50 Metern spürbar Druck?
Jede Schlauchleitung erzeugt einen Reibungsverlust, der mit der Länge und der Durchflussmenge zunimmt. Bei sehr langen Leitungen und hoher Wasserleistung kann deshalb eine größere Nennweite sinnvoller sein. Teilen Sie uns Fördermenge, Betriebsdruck und Leitungslänge mit – wir beraten Sie zur passenden Auslegung.
Wie hoch ist der Arbeitsdruck?
400 bar beziehungsweise 40 MPa. Der Platzdruck liegt bei über 1600 bar.
Was bedeutet 2SN?
2SN bezeichnet nach DIN EN 853 eine Schlauchkonstruktion mit zwei Stahldrahteinlagen.
Ist der Schlauch für Heißwasser geeignet?
Ja. Der Temperaturbereich reicht von -40 °C bis +150 °C. Alle weiteren Komponenten müssen ebenfalls für die verwendete Temperatur ausgelegt sein.
Kann ich den Schlauch selbst montieren?
Ja, sofern die Anschlüsse übereinstimmen und die Anlage drucklos und entleert ist. Verwenden Sie bei der Montage einen neuen O-Ring und ziehen Sie die Verschraubung nach Herstellervorgabe an.
Was ist bei der Lagerung zu beachten?
Hochdruckschläuche sollten kühl, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden. Knicke und enge Radien unterhalb des zulässigen Biegeradius sind zu vermeiden.
